Dalam dunia distribusi tenaga listrik yang luas dan kompleks, dari gardu induk lokal hingga panel pemutus arus di ruang bawah tanah gedung, peralatan gardu induk memainkan peran krusial. Peralatan ini merupakan kombinasi sakelar pemutus arus, sekring, dan pemutus arus yang digunakan untuk mengontrol, melindungi, dan mengisolasi peralatan listrik. Bayangkan peralatan ini sebagai pusat kendali dan keselamatan jaringan listrik. Meskipun semua peralatan gardu induk memiliki tujuan mendasar ini, perbedaan antara peralatan gardu induk Tegangan Rendah (LV) dan Tegangan Tinggi (HV) sangat signifikan, yang memengaruhi desain, aplikasi, dan protokol keselamatannya.
Gaobo Power Solution adalah Produsen Peralatan Switchgear Tegangan Rendah dan Tegangan Tinggi profesional di Guangzhou Cina.

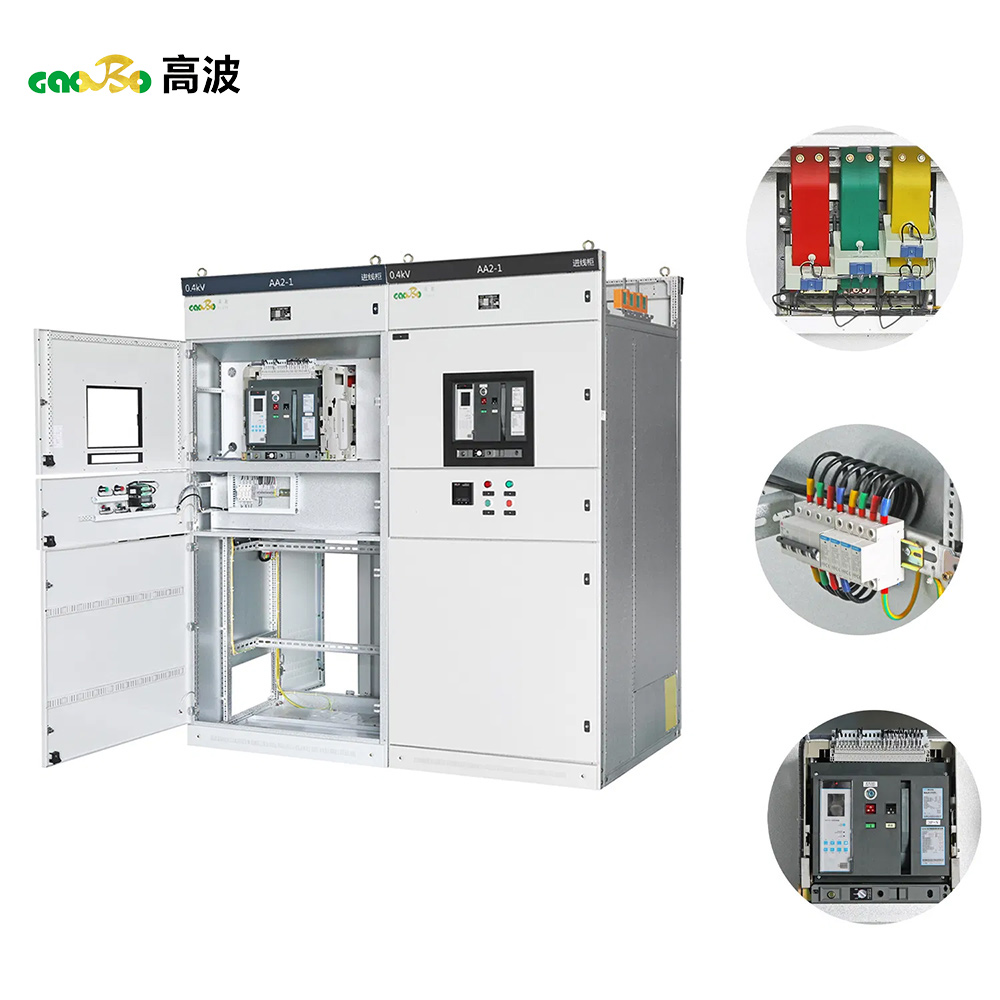

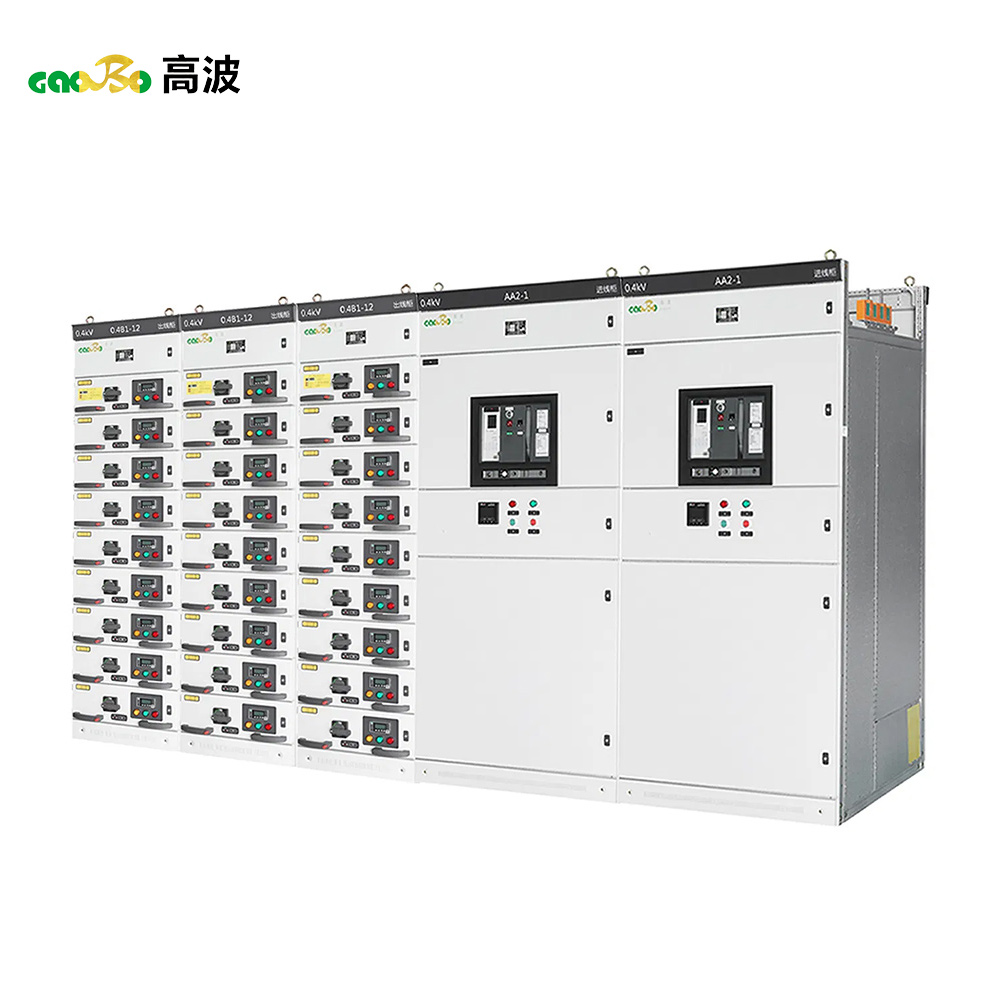

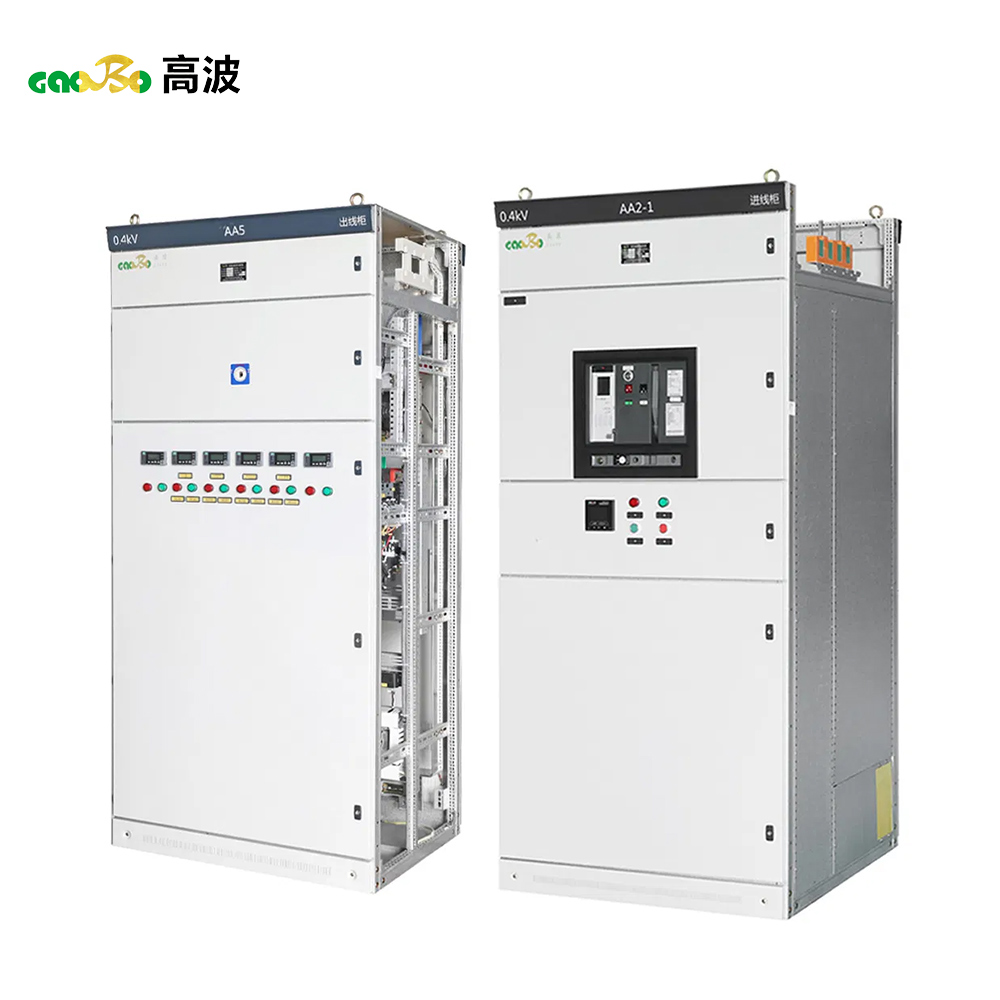

Apa itu Peralatan Sakelar Tegangan Rendah?
Peralatan Sakelar Tegangan Rendah dirancang untuk menangani sistem kelistrikan dengan tegangan di bawah 1.000 volt AC (atau 1.500 volt DC). Peralatan ini umum ditemukan di lingkungan komersial, industri, dan perumahan sehari-hari. Fungsi utamanya adalah mengelola dan melindungi distribusi daya di hilir, menyalurkan listrik ke beban-beban seperti penerangan, motor, dan peralatan kantor.
Komponen umum dalam rakitan switchgear LV meliputi:
Pemutus Sirkuit Kotak Cetakan (MCCB) dan Pemutus Sirkuit Udara (ACB): Ini adalah pekerja keras untuk memutus arus gangguan dan kelebihan beban.
Kontaktor: Digunakan untuk menghidupkan dan mematikan beban dari jarak jauh, sering kali untuk mengendalikan motor.
Relai Pelindung: Pantau parameter kelistrikan dan picu pemutus arus jika terjadi kelainan.
Alat Ukur: Voltmeter, amperemeter, dan meter energi untuk memantau kesehatan sistem.
Peralatan gardu induk LV dicirikan oleh desainnya yang ringkas dan berlapis logam, yang seringkali disusun dalam deretan kubikel. Keselamatan personel dijaga melalui insulasi dan rumah tertutup, tetapi fokus utamanya adalah pada keandalan operasional dan perlindungan peralatan yang terhubung dari kerusakan.

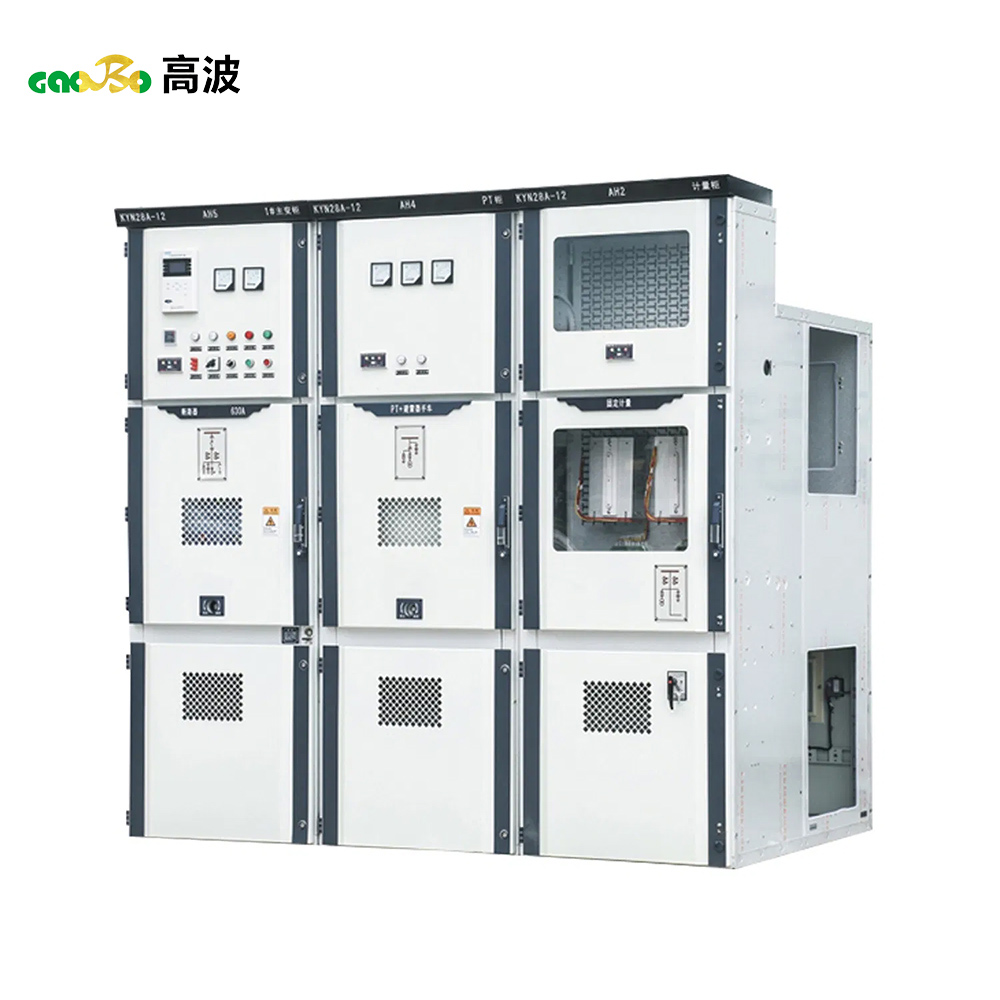

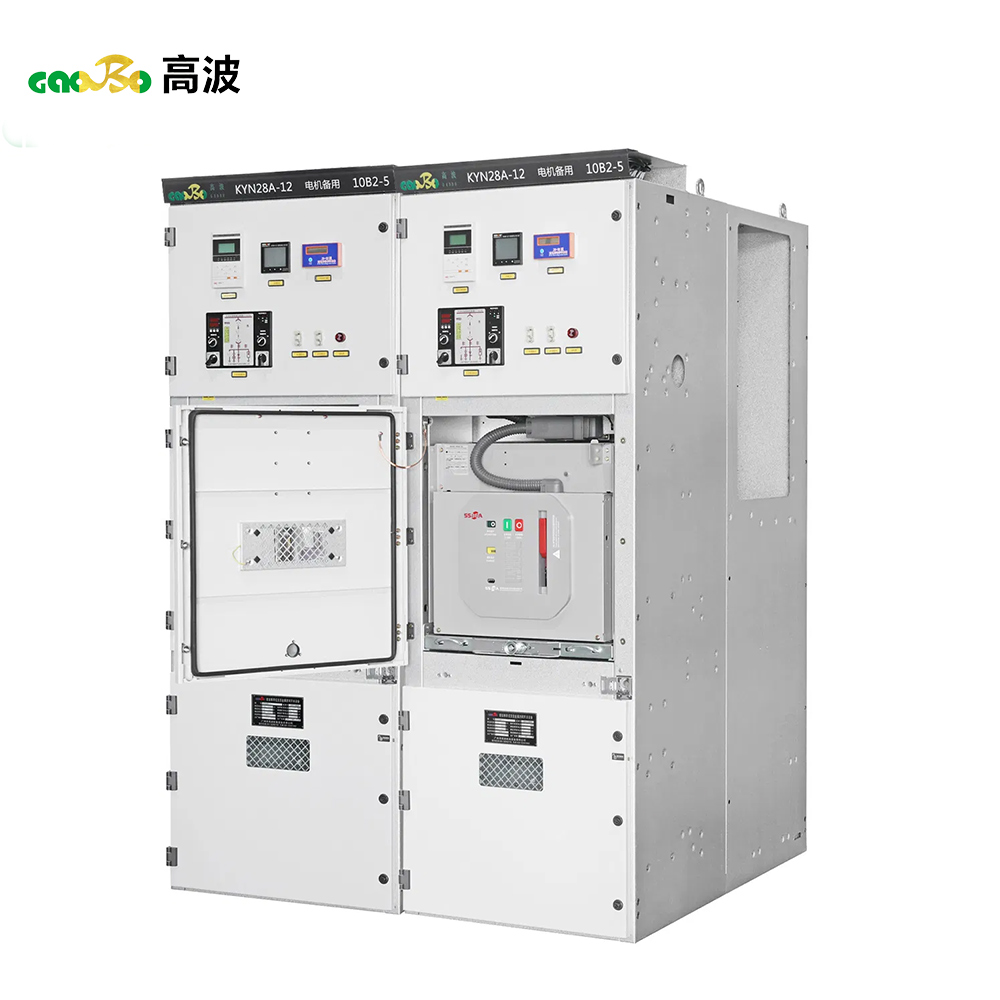

Apa itu Peralatan Sakelar Tegangan Tinggi?
Peralatan Sakelar Tegangan Tinggi (SUTET) dibangun untuk bagian transmisi dan distribusi jaringan, biasanya menangani tegangan dari 36 kV hingga 765 kV dan seterusnya. Perannya adalah untuk mengendalikan dan melindungi sirkuit daya tinggi dan segmen besar jaringan listrik, seperti saluran transmisi, transformator daya, dan seluruh gardu induk.
Karena besarnya energi yang terlibat, desain dan komponen switchgear HV jauh lebih kokoh dan kompleks. Komponen-komponen utamanya meliputi:
Pemutus Sirkuit Vakum atau SF6: Pada tegangan tinggi, udara saja tidak dapat memadamkan busur listrik yang muncul saat sirkuit terputus dengan aman. Pemutus sirkuit ini menggunakan vakum atau gas sulfur heksafluorida (SF6) untuk memadamkan busur secara efektif.
Sakelar Pemutus (Isolator): Ini menyediakan celah udara yang terlihat untuk mengisolasi peralatan selama pemeliharaan, memastikan suatu bagian benar-benar tidak diberi energi.
Transformator Arus (CT) & Transformator Tegangan (VT): Skala ini menurunkan arus dan tegangan tinggi ke nilai yang dapat diukur untuk relai proteksi dan meteran.
Relai Pelindung Canggih: Ini adalah perangkat yang sangat canggih yang dirancang untuk membersihkan kesalahan dalam hitungan milidetik guna menjaga stabilitas seluruh jaringan listrik.
Apa perbedaan antara Peralatan Sakelar Tegangan Rendah dan Tegangan Tinggi?
Perbedaan utama antara peralatan sakelar LV dan HV berasal dari tingkat tegangan yang mereka kendalikan.
Tingkat Tegangan: Inilah perbedaan paling mendasar. LV beroperasi pada ≤ 1.000V, sementara HV biasanya dimulai pada 36kV.
Aplikasi dan Lokasi: Peralatan gardu induk LV terdapat di ujung jalur distribusi—di pusat data, pabrik, dan gedung-gedung besar. Peralatan gardu induk HV terletak di gardu induk transmisi dan pembangkit listrik besar.
Desain dan Konstruksi: Tekanan listrik yang tinggi pada sistem tegangan tinggi (HV) membutuhkan jarak fisik yang lebih besar antar komponen untuk mencegah terjadinya busur listrik. Oleh karena itu, peralatan HV jauh lebih besar dan seringkali ditempatkan di gardu induk khusus yang terkontrol. Peralatan LV jauh lebih ringkas.
Media Pemadam Busur Api: Pemutus sirkuit tegangan rendah (LV) biasanya menggunakan udara sebagai media pemadam busurnya. Pemutus sirkuit tegangan tinggi (HV) membutuhkan media canggih seperti vakum atau gas SF6 untuk memadamkan busur kuat dengan aman dan cepat.
Penekanan Keselamatan: Bekerja dengan peralatan HV memiliki risiko yang sangat tinggi. Protokol keselamatan sangat ketat, mengharuskan kepatuhan ketat terhadap prosedur "lock-out/tag-out", tali pengikat, dan alat pelindung diri (APD) khusus. Konsekuensi dari insiden busur api pada sistem HV sangat fatal.
Meskipun Peralatan Sakelar Tegangan Rendah dan Tegangan Tinggi Meskipun sangat diperlukan untuk pasokan listrik yang aman dan andal, keduanya beroperasi di ranah yang sangat berbeda. Peralatan gardu induk Tegangan Rendah adalah distributor akhir, yang menyalurkan daya dengan aman untuk penggunaan sehari-hari. Peralatan gardu induk Tegangan Tinggi adalah tulang punggung jaringan listrik, yang mengelola daya besar yang melintasi jarak yang sangat jauh. Memahami peran, desain, dan langkah-langkah keselamatan penting yang menyertainya sangatlah penting bagi siapa pun yang terlibat dalam sistem kelistrikan.
