Apa Perbedaan Diantara Empat Jenis Switchgear Tegangan Rendah, GGD, GCS, GCK dan MNS?

Perbedaan utama antara keempat jenis peralatan sakelar tegangan rendah, GGD, GCS, GCK dan MNS:

GGD adalah kabinet tetap, sementara GCK, GCS, dan MNS adalah kabinet tipe laci. Kabinet GGD adalah model lama dengan keamanan lebih rendah tetapi harga lebih terjangkau, cocok untuk gardu induk prefabrikasi. Kabinet GCK, GCS, dan MNS menggunakan struktur modular, sehingga ukurannya lebih kecil dan ringkas sehingga memudahkan transportasi dan pemasangan.

Kabinet GCS hanya dapat dipasang sebagai kabinet kontrol satu sisi dengan kedalaman 800 mm, sedangkan kabinet MNS dapat dipasang sebagai kabinet kontrol dua sisi dengan kedalaman 1000 mm. Arus maksimum yang dirancang untuk kabinet GCS adalah 4000 A, sedangkan arus maksimum yang dirancang untuk kabinet MNS adalah 6300 A.

Mekanisme dorong laci pada GCK, GCS, dan MNS berbeda. GCS menggunakan mekanisme dorong putar, sementara MNS menggunakan interlock besar. GCS hanya dapat memiliki minimal 1/2 laci, sementara MNS dapat memiliki 1/4 laci. Kabinet GCS terbagi menjadi kompartemen busbar, kompartemen listrik, dan kompartemen kabel, dengan masing-masing kompartemen dipisahkan oleh partisi. Kabinet MNS terbagi menjadi tiga kompartemen fungsional: kompartemen busbar, kompartemen laci, dan kompartemen kabel, dengan masing-masing kompartemen dipisahkan oleh pelat baja berkekuatan tinggi atau papan insulasi tahan api.

Modul instalasi GCK, GCS, dan MNS berbeda. GCS dapat dibuat dengan maksimal 22 laci, sementara MNS dapat dibuat dengan 72 laci. Kabinet GCS memiliki peringkat perlindungan IP30 dan IP40, dan peringkat perlindungan yang lebih tinggi dapat dirancang sesuai kebutuhan. Kabinet MNS memiliki peringkat perlindungan IP40.

Busbar GCK, GCS, dan MNS berbeda. Busbar horizontal GCK terletak di bagian atas kabinet, sementara busbar vertikalnya tidak memiliki panel fungsional plastik tahan api. Keluaran kabel dapat berada di belakang atau di kompartemen kabel sisi kanan. Busbar horizontal GCS dan MNS berada di belakang, dipisahkan dari unit laci kiri depan dan kompartemen keluar kabel kanan depan oleh sekat. Busbar vertikal keduanya dirakit di dalam panel fungsional plastik tahan api.

GCS diproduksi di dalam negeri, sementara MNS diimpor. GCS diluncurkan di pasaran pada tahun 1996 dan sebagian besar dimodelkan berdasarkan MNS. MNS adalah produk yang diproduksi menggunakan teknologi yang ditransfer dari ABB Swiss.

Harganya berbeda-beda. GGD adalah yang termurah. GCS lebih murah daripada MNS.

Saat memilih peralatan sakelar tegangan rendah, aspek-aspek berikut perlu dipertimbangkan:

Lingkungan Instalasi: Peralatan distribusi tegangan rendah yang berbeda cocok untuk lingkungan instalasi yang berbeda. Misalnya, berbagai jenis peralatan distribusi tegangan rendah perlu dipilih untuk lingkungan yang berbeda seperti ruang distribusi daya, ruang kendali listrik, dan kotak distribusi.

Persyaratan Peralatan: Peralatan listrik yang berbeda membutuhkan switchgear yang berbeda pula. Misalnya, untuk peralatan seperti motor, generator, dan transformator, switchgear tegangan rendah dengan fungsi kontrol motor dan distribusi daya perlu dipilih.

Kinerja Proteksi: Kinerja proteksi switchgear tegangan rendah merupakan faktor krusial yang memengaruhi masa pakainya. Saat memilih switchgear tegangan rendah, penting untuk memilih switchgear dengan tingkat proteksi yang sesuai berdasarkan kondisi aktual peralatan dan lingkungan operasi.

Perawatan dan Perbaikan: Perawatan dan perbaikan switchgear tegangan rendah juga merupakan faktor yang perlu dipertimbangkan. Setiap switchgear tegangan rendah memiliki persyaratan perawatan yang berbeda. Saat memilih switchgear tegangan rendah, penting untuk memahami persyaratan perawatan dan tindakan pencegahannya untuk memastikan penggunaan dan perawatan yang tepat.

Berikut ini adalah skenario aplikasi yang sesuai untuk peralatan sakelar tegangan rendah GGD, GCS, GCK, dan MNS:

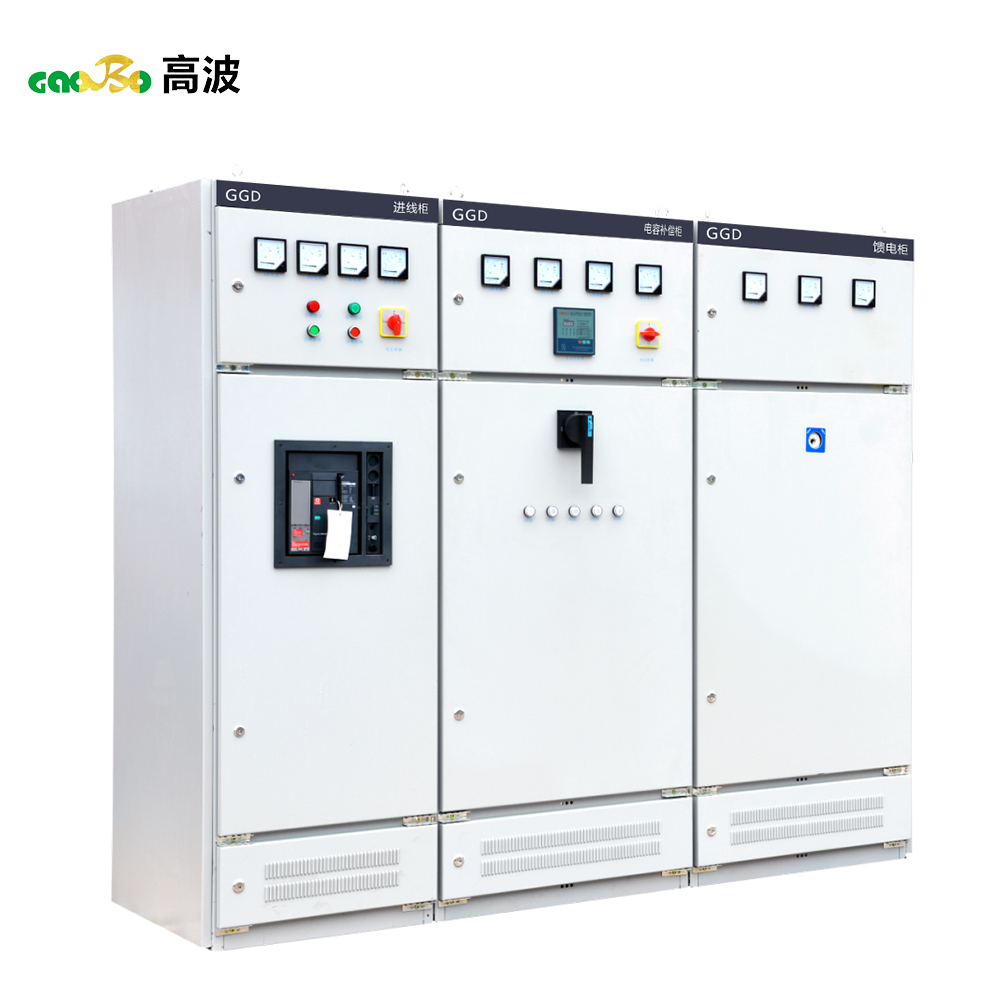

Seri GGD: Cocok untuk sistem distribusi daya AC 50Hz di gardu induk, pembangkit listrik, perusahaan industri dan pertambangan, dll., dengan tegangan operasi terukur 380V dan arus operasi terukur 1000A-3150A. Digunakan untuk distribusi daya dan penerangan serta konversi dan kontrol distribusi energi.

Seri GCS: Cocok untuk sistem pembangkit dan catu daya AC 50Hz tiga fase dengan tegangan operasi terukur 400V (690V) dan arus terukur ≤4000A. Digunakan untuk distribusi daya, kontrol motor terpusat, dan kompensasi kapasitor. Banyak digunakan di pembangkit listrik, pabrik petrokimia, metalurgi, pabrik tekstil, gedung bertingkat tinggi, dan lokasi lain yang membutuhkan otomatisasi dan antarmuka komputer.

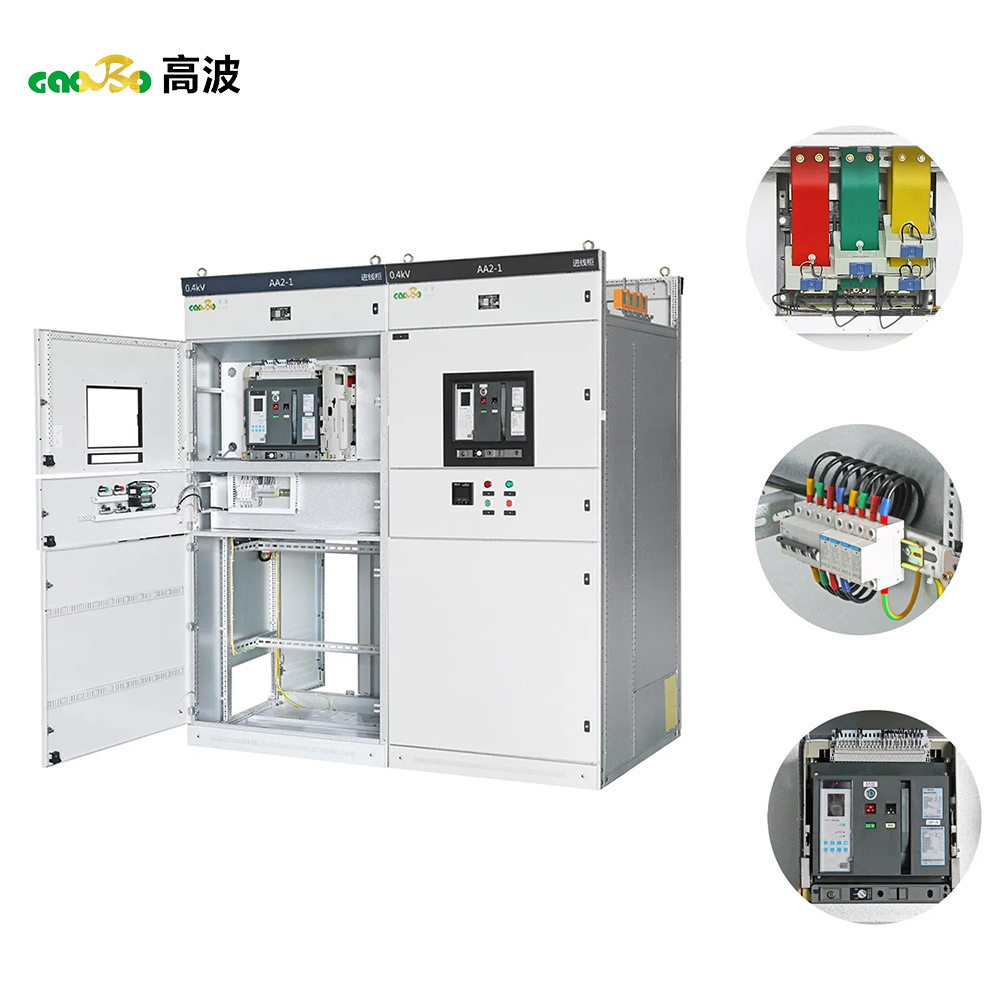

Seri GCK: Cocok untuk sistem distribusi daya AC 50(60)Hz dengan tegangan operasi terukur ≤660V dan arus terukur ≤4000A. Seri ini terdiri dari kabinet pusat distribusi daya (PC) dan kabinet pusat kendali motor (MCC).

Seri MNS: Dapat disesuaikan dengan berbagai kebutuhan catu daya dan distribusi, banyak digunakan dalam sistem distribusi daya tegangan rendah di pembangkit listrik, gardu induk, perusahaan industri dan pertambangan, gedung, dan fasilitas kota. Sangat cocok untuk lokasi dengan otomatisasi tinggi dan membutuhkan antarmuka komputer.

Saat memilih jenis peralatan sakelar, faktor-faktor seperti lingkungan operasi spesifik, persyaratan parameter kelistrikan, dan anggaran harus dipertimbangkan secara komprehensif.
