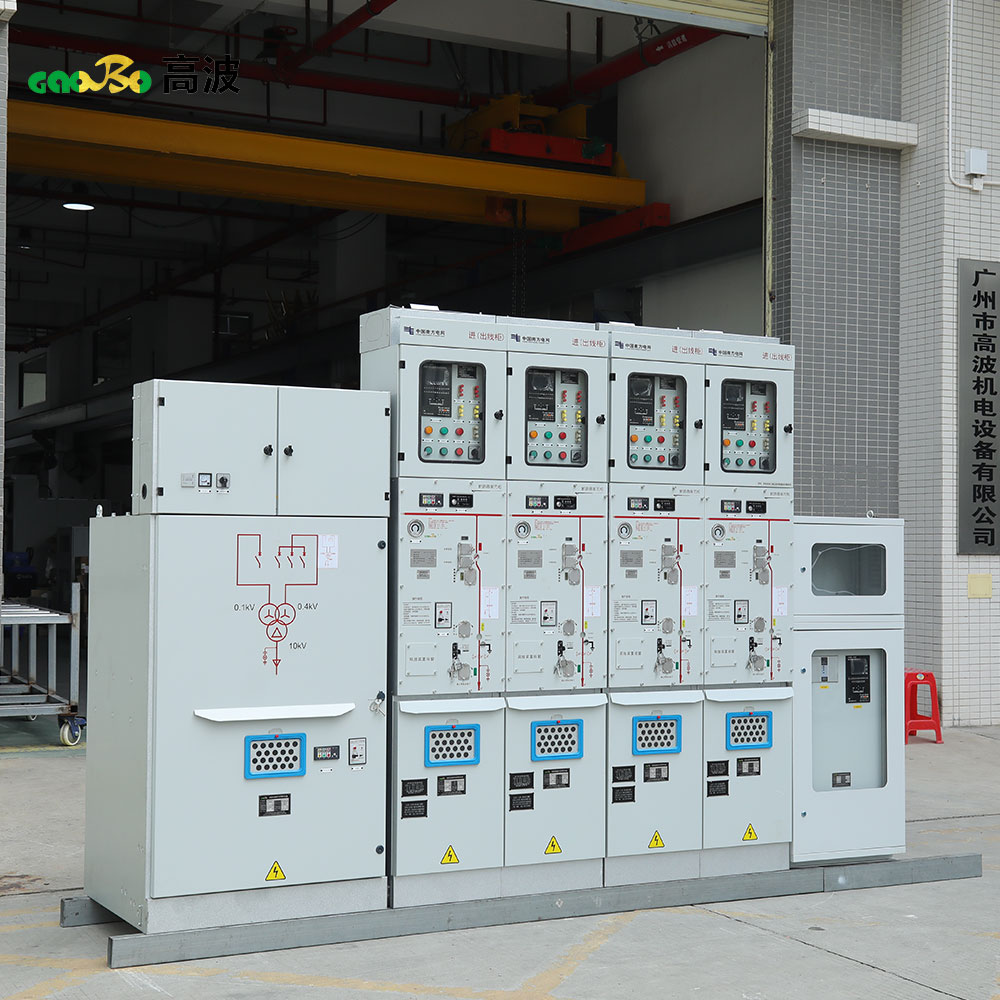

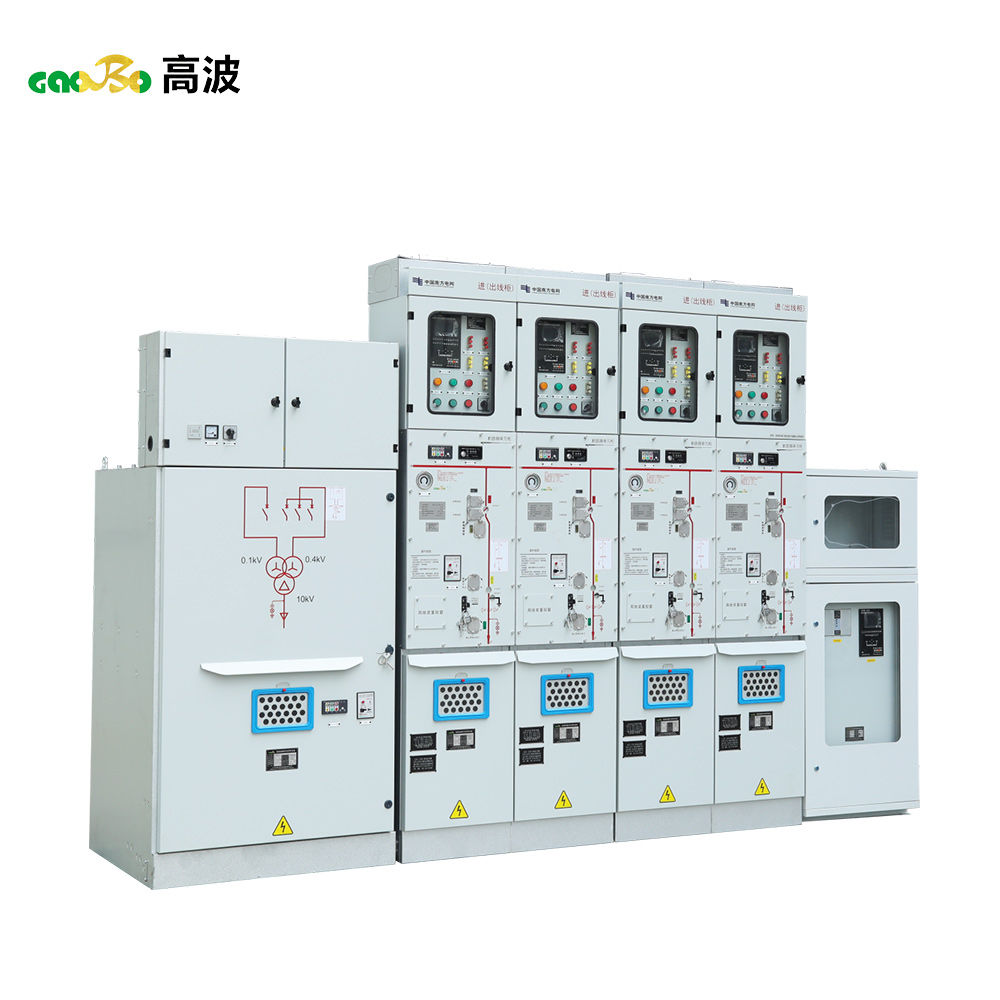

Unit Sakelar Utama Cincin Seri Terisolasi Logam Gaobo

Unit Sakelar Utama Cincin Seri Terisolasi Logam Gaobo

Deskripsi Produksi:

Switchgear cincin utama berinsulasi berselubung logam kami merupakan rangkaian baru produk sakelar tertutup penuh yang dikembangkan menggunakan teknologi simulasi komputer dan dipadukan dengan pengalaman bertahun-tahun dalam desain dan manufaktur produk. Switchgear cincin utama berinsulasi berselubung logam ini memiliki struktur unit cincin utama tetap dan dapat dikombinasikan dengan hingga 15 metode pemasangan yang berbeda.

Unit utama cincin seri berinsulasi berlapis logam ini merupakan switchgear kompak yang dapat diperluas dan dapat dikonfigurasi dengan hingga enam modul unit dalam ruang berinsulasi gas yang sama. Bagian atas kompartemen busbar setiap unit dapat dihubungkan ke unit switchgear berinsulasi gas lainnya melalui busbar yang tertutup rapat. Unit ini dapat diperluas menjadi beberapa unit gabungan dengan fungsi yang berbeda.

Aplikasi:

Unit utama cincin berinsulasi berselubung logam ini cocok untuk sistem daya AC 50Hz, 12kV, dan 24kV, dan banyak digunakan dalam jaringan cincin kabel industri dan sipil serta terminal catu daya. Unit ini khususnya cocok untuk perlindungan dan pengendalian peralatan listrik di lokasi-lokasi berikut: distribusi daya perumahan perkotaan, gardu induk sekunder kecil, gardu induk, perusahaan industri dan pertambangan, pusat perbelanjaan, bandara, kereta bawah tanah, pembangkit listrik tenaga angin, pembangkit listrik skala kecil dan menengah, rumah sakit, stadion, rel kereta api, terowongan, dll.

Fitur Produk:

1. Unit utama cincin berisolasi berlapis logam tipe SF6 menggunakan gas SF6 sebagai media pemadam busur dan isolasi:

2. Switchgear merupakan struktur yang sepenuhnya tertutup dan terisolasi; busbar, sakelar, dan bagian bertegangan sepenuhnya tertutup dalam rumah baja tahan karat. Rongganya diisi dengan gas SF6 1,4 bar, mencapai peringkat perlindungan IP67. Seluruh switchgear sama sekali tidak terpengaruh oleh kondisi lingkungan eksternal, memastikan operasi normal bahkan dalam kondisi ekstrem seperti terendam air dalam waktu singkat, dan produk ini tidak memerlukan perawatan apa pun selama masa pakainya.

3. Peralatan sakelar memiliki perangkat interlock lima-bukti lengkap untuk menghilangkan kegagalan fungsi personel dan peralatan yang mungkin disebabkan oleh kesalahan manusia.

4. Semua switchgear memiliki saluran pelepas tekanan pengaman yang andal untuk memastikan keselamatan operator, bahkan dalam situasi ekstrem. Switchgear terbagi menjadi dua jenis: kombinasi unit tetap dan kombinasi unit yang dapat diperluas.

5. TPeralatan sakelar biasanya memiliki pintu masuk dan keluar depan, tetapi dapat juga mencapai pintu keluar samping atau perluasan samping sesuai dengan posisi pemasangan yang berbeda.

6. Kabinet berukuran kecil, mudah dipasang, dan cocok untuk tempat dengan ruang terbatas dan kondisi lingkungan yang buruk.

7. Kabinet sakelar dapat dikonfigurasikan dengan perangkat listrik, kendali jarak jauh, dan pemantauan sesuai dengan kebutuhan pengguna yang berbeda.

Parameter Teknis：
