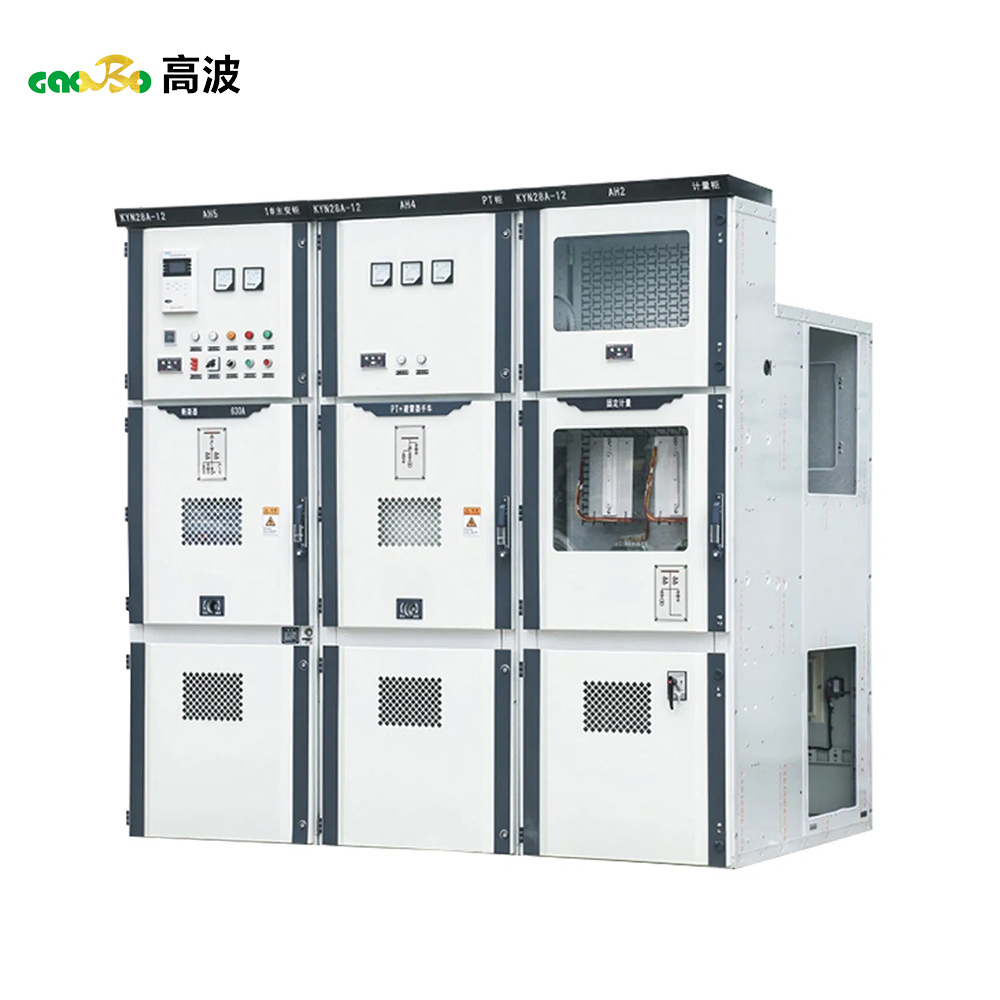

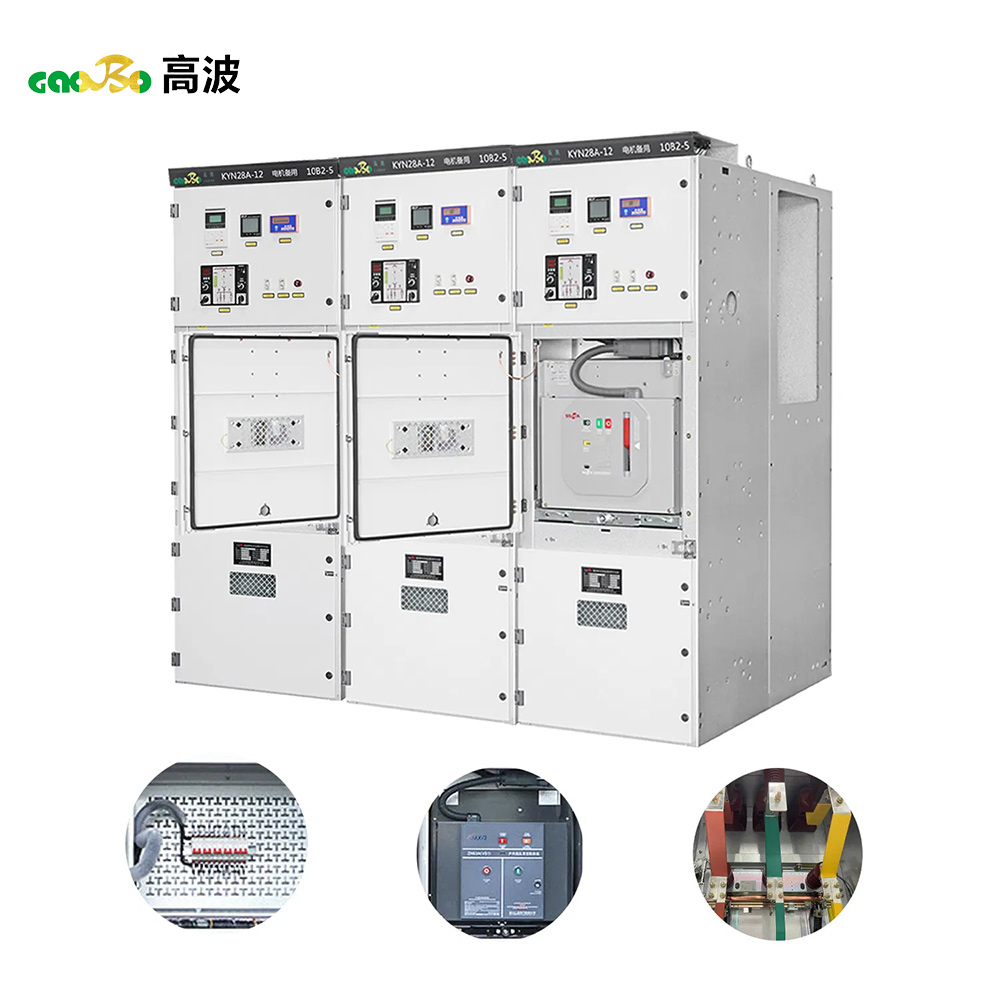

Kabinet Switchgear Listrik Tegangan Tinggi Luar Ruangan KYN28 untuk Sistem Catu Daya Keselamatan
Aplikasi:

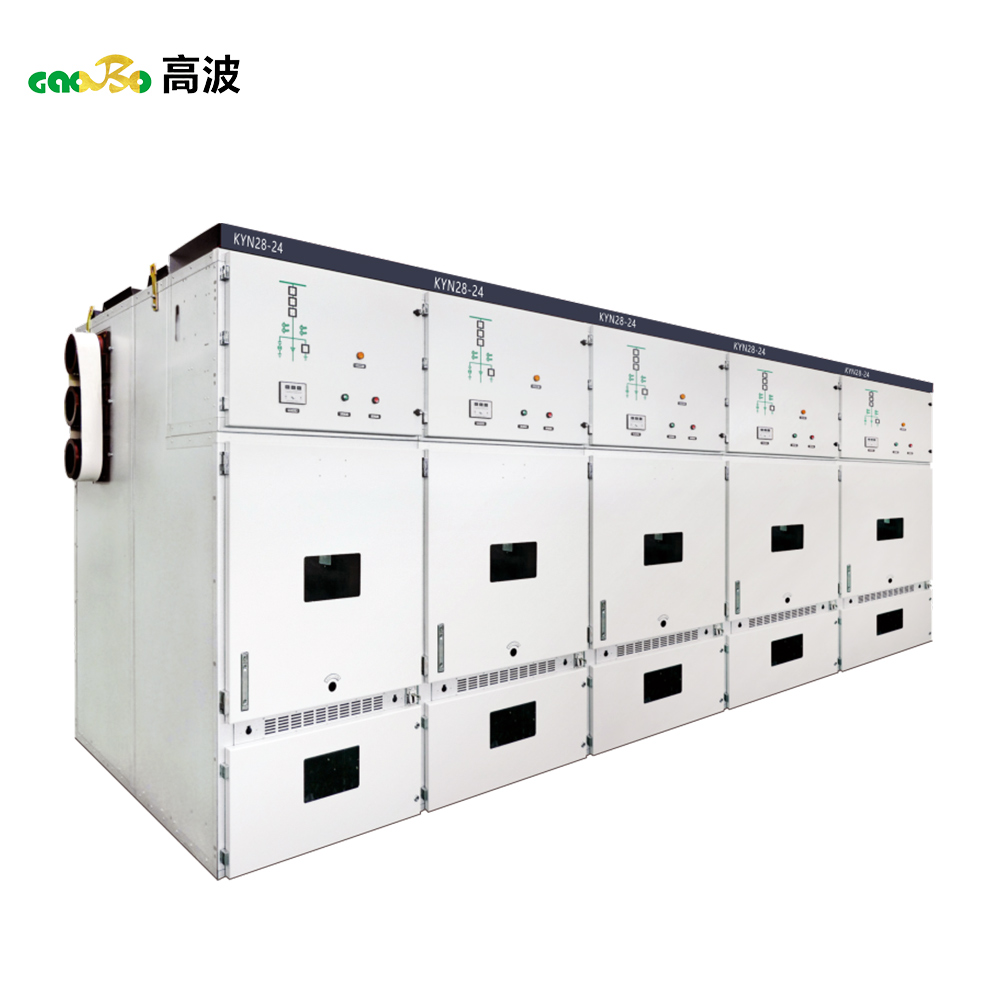

Switchgear tarik logam dalam ruangan KYN28-24/1250-31.5 cocok untuk sistem daya AC 50Hz, 3~24kV dan banyak digunakan di pembangkit listrik, gardu induk, gardu induk, distribusi daya perkotaan, perusahaan industri dan pertambangan, pusat perbelanjaan, bandara, kereta bawah tanah, pembangkit listrik tenaga angin, rumah sakit, stadion, rel kereta api, terowongan, dan tempat-tempat lain untuk kontrol, proteksi, dan pemantauan. Switchgear ini dapat dilengkapi dengan switchgear standar atau pemutus sirkuit vakum VS1 produksi dalam negeri, menjadikannya perangkat distribusi daya berkinerja tinggi dengan keunggulan seperti kombinasi skema yang fleksibel, struktur yang ringkas, keamanan dan keandalan, perawatan yang mudah, ketahanan benturan, dan ketahanan korosi.
Fitur Produk:
Perakitan semua logam, struktur perakitan modular;
Kabinet terbuat dari lembaran baja tipis berlapis aluminium-seng impor, diproses oleh sistem pemrosesan fleksibel FMS, dan menggunakan teknologi multi-lipat yang canggih. Disambungkan dengan mur paku keling dan baut berkekuatan tinggi, menghasilkan presisi tinggi, tahan korosi, ringan, berkekuatan tinggi, dan sangat serbaguna.

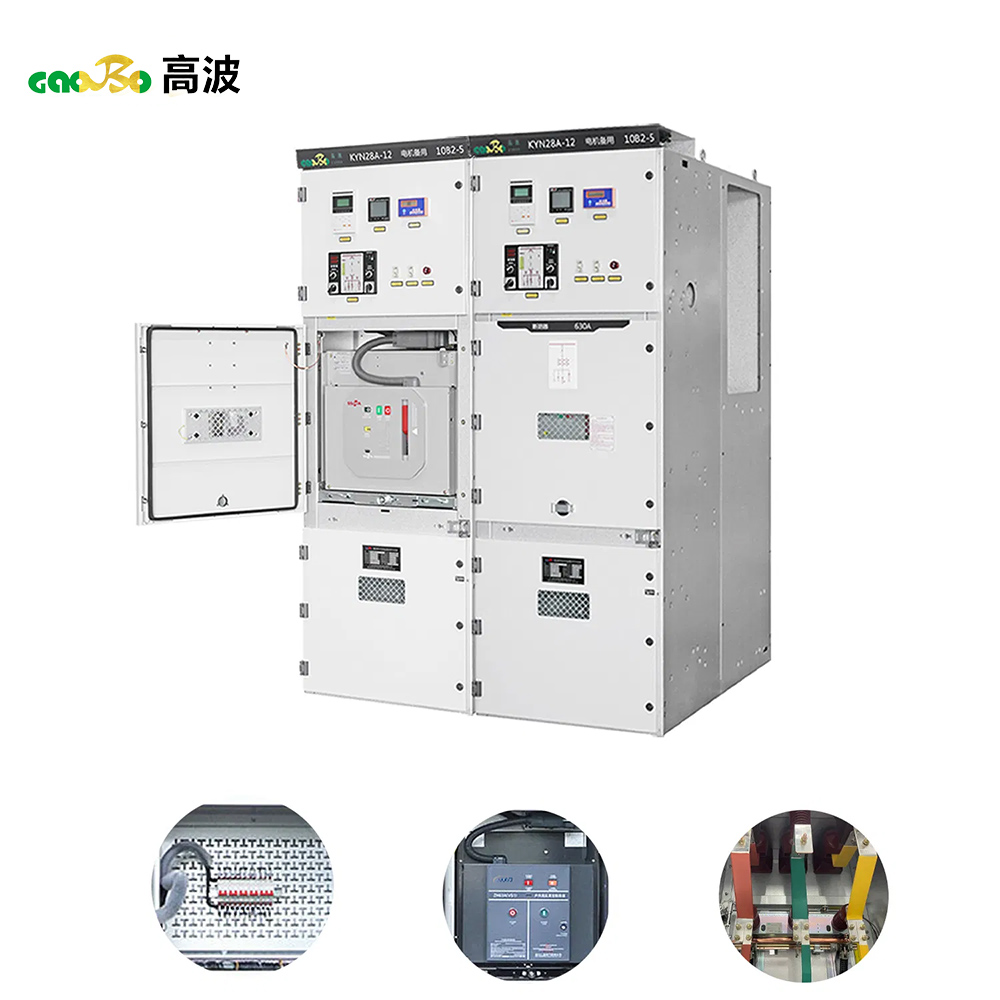

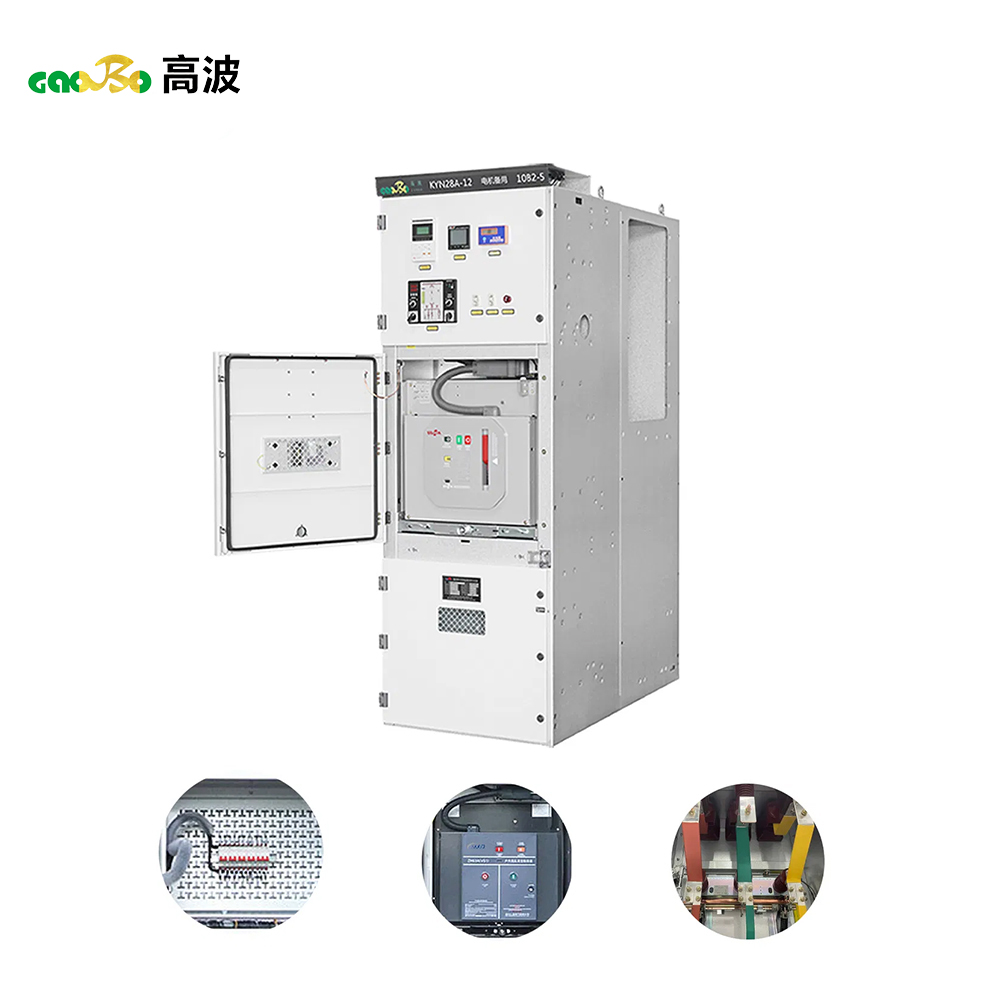

Gerobak dorong dilengkapi dengan perangkat kerja dan pengujian, dan setiap posisi memiliki perangkat pemosisian dan tampilan, yang menjamin keselamatan dan keandalan.
Kereta dengan spesifikasi yang sama dapat dipertukarkan secara bebas, menawarkan pertukaran yang tinggi;
Gerobak dorong diangkut oleh kendaraan pengangkut khusus, sehingga pengoperasiannya mudah dan fleksibel;
Kompartemen kabel dapat menampung hingga sembilan kabel inti tunggal;
Perangkat penguncian mekanis dan listrik yang andal sepenuhnya memenuhi persyaratan "lima bukti";
Semua kompartemen tegangan tinggi memiliki saluran pelepas tekanan untuk memastikan keselamatan pribadi;
Pintu depan dilengkapi dengan jendela observasi untuk mengamati status kerja komponen di dalamnya.
Parameter Teknis：
| Parameter | Rincian |
| Tegangan terukur (AC) | 24 kV |
| Arus Terukur | 1250A |
| Frekuensi Terukur | 50 60Hz |
| Peralatan Switchgear DinilaiSaat ini | 630A 1250A 1600A 2000A 2500A 3150A |
| Nilai Istirahat Saat ini | 630A 1250A 1600A 2000A 2500A 3150A |
| Arus Waktu Pendek Terukur | 16 20 25 31,5 40 (KA/4S) |
| Arus Tahan Puncak Terukur | 40 50 63 80 100 KA |
| Arus Pemutusan Hubungan Pendek Terukur | 16 20 25 31,5 40 KA |
| Arus Penutupan Hubungan Pendek Terukur | 40 50 63 80 100 KA |
| Tingkat isolasi terukur, tahan tegangan di bawah frekuensi daya | Fase - Fase Fase-Bumi 42 Putus (Isolasi) 48 |
| Tegangan Tahan Impuls Petir | Fase - Fase Fase-Bumi 72 Putus (Isolasi) 85 |
| Umur Layanan Pemutus Sirkuit | 10000 kali |
| Tingkat Perlindungan | Shell IP4X, Kabinet Pemutus Terbuka: 12PX |
| Suhu dan Kelembaban Lingkungan | -25~45 derajat celcius |
| Ketinggian | Kurang dari 1000m |
