I. Apa itu Peralatan Sakelar Tegangan Rendah?

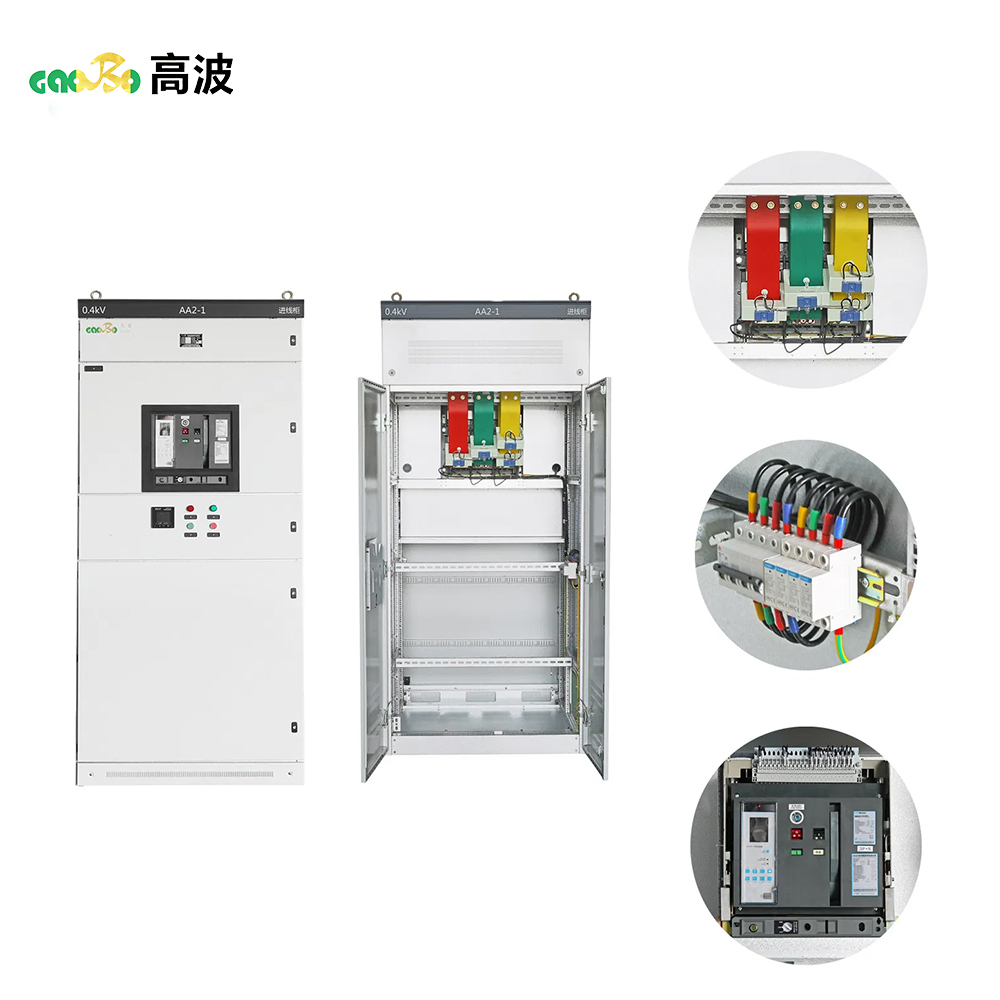

Peralatan Sakelar Tegangan Rendah, juga dikenal sebagai Papan Distribusi Tegangan Rendah atau Panelboard, adalah seperangkat peralatan listrik lengkap yang digunakan dalam sistem tenaga listrik dengan tegangan AC di bawah 1000V dan tegangan DC di bawah 1500V. Fungsi utamanya adalah distribusi daya, kontrol, pengukuran, proteksi, dan pemantauan.

Anggap saja sebagai "Pusat Lalu Lintas" atau "Pusat Distribusi" untuk tenaga listrik:

Input: Menerima daya listrik dari sumber hulu (misalnya transformator).

Fungsi Inti: Mendistribusikan, mengendalikan, dan melindungi tenaga listrik dalam rakitannya.

Output: Mengirimkan daya secara aman dan sistematis melalui beberapa sirkuit ke berbagai peralatan penggunaan akhir, seperti motor bengkel, lampu kantor, AC, dan pompa air.

Sebutan Model Umum: Anda mungkin pernah mendengar tentang MNS, GGD, GCK, GCS, Prisma, atau Blokset. Ini adalah berbagai jenis dan merek switchgear tegangan rendah, yang bervariasi dalam struktur, parameter teknis, dan aplikasinya.

Guangzhou Gaobo Electromechanical Equipment Co., Ltd---YMitra Tepercaya kami dalam Peralatan Switchgear Tegangan Rendah

II. Peran dan Fungsi Utama

Distribusi Daya: Mendistribusikan daya masuk utama ke berbagai sirkuit cabang, memasok berbagai area dan peralatan.

Kontrol Sirkuit: Memungkinkan penyambungan dan pemutusan sirkuit menggunakan komponen seperti pemutus sirkuit dan kontaktor, yang memungkinkan kontrol manual, jarak jauh, dan otomatis.

Proteksi: Ini adalah fungsi yang paling penting. Sistem ini secara otomatis memutus daya jika terjadi kesalahan seperti kelebihan beban, korsleting, atau kebocoran arde, sehingga melindungi personel dan peralatan.

Pengukuran dan Pemantauan: Menggabungkan meteran energi, amperemeter, voltmeter, dll., untuk mengukur konsumsi daya dan memantau parameter jaringan (misalnya, tegangan, arus, faktor daya).

Isolasi dan Pemeliharaan: Melalui sakelar pemisah atau isolator, ia menyediakan pemutusan yang terlihat pada sirkuit, memastikan keselamatan selama pemeliharaan dan servis.

III. Komponen Utama

Rakitan peralatan sakelar tegangan rendah pada umumnya terdiri atas bagian-bagian berikut:

IV. Klasifikasi Utama

Berdasarkan Konstruksi:

Tipe Tetap: Semua komponen listrik terpasang secara permanen. Strukturnya sederhana, biaya lebih rendah, tetapi perawatannya kurang praktis. Contoh: GGD.

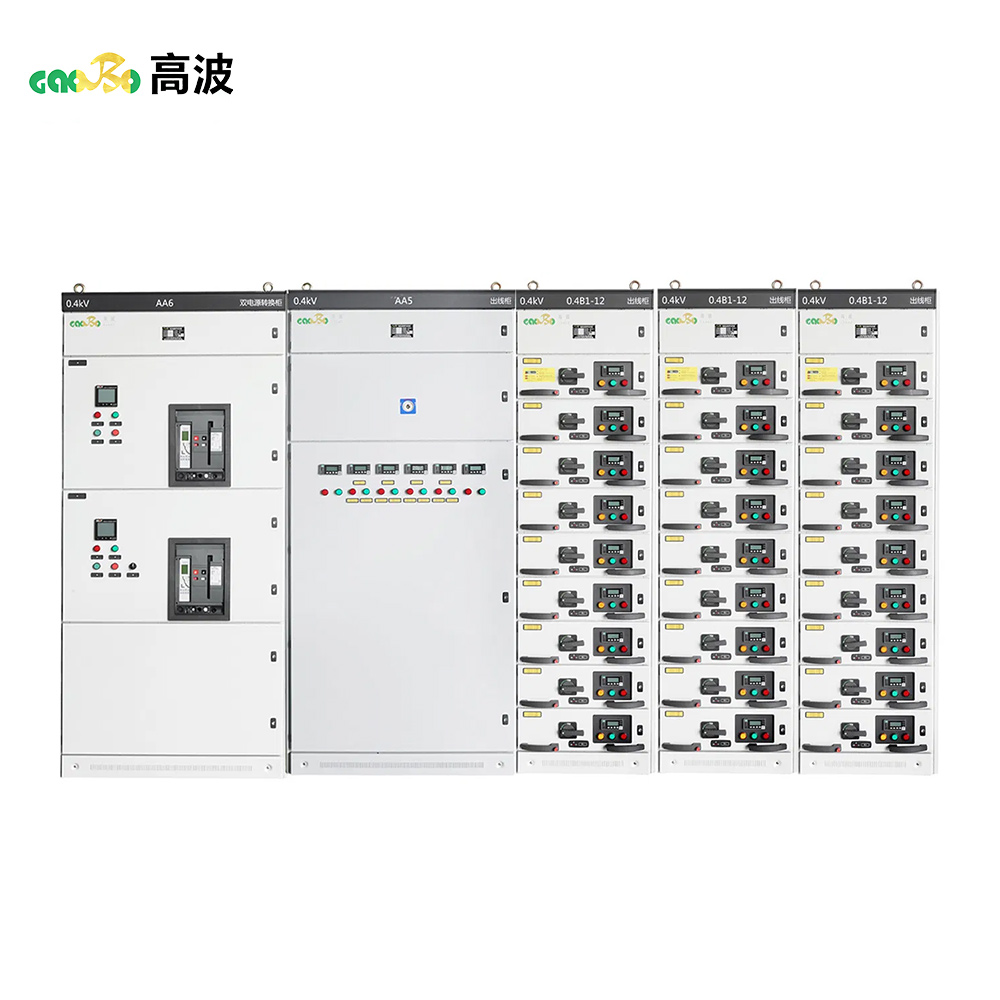

Tipe Tarik/Tarik Keluar: Unit fungsional seperti pemutus sirkuit terpasang dalam laci yang dapat dilepas. Jika sirkuit rusak, laci dapat segera diganti dengan cadangan, memastikan ketersediaan tinggi dan kemudahan perawatan. Contoh: MNS, Blokset, Prisma. Ini adalah pilihan arus utama yang modern dan direkomendasikan.

Berdasarkan Aplikasi:

Papan Distribusi: Untuk distribusi daya umum.

Panel Kontrol/Pusat Kontrol Motor (MCC): Khusus untuk mengendalikan peralatan seperti motor.

Bank Kapasitor: Untuk kompensasi daya reaktif.

Panel Soft Starter / VFD: Berisi soft starter atau Variable Frequency Drive untuk penyalaan motor yang lancar dan pengendalian kecepatan.

V. Bidang Aplikasi

Peralatan sakelar tegangan rendah merupakan infrastruktur penting yang ditemukan di:

Industri: Pabrik, pertambangan, pabrik manufaktur.

Komersial: Gedung perkantoran, pusat perbelanjaan, hotel, rumah sakit, sekolah.

Infrastruktur: Bandara, stasiun kereta api, kereta bawah tanah, stadion, pusat data.

Perumahan: Kompleks apartemen, ruang listrik gedung bertingkat tinggi.

Energi Terbarukan: Distribusi daya setelah inverter di pembangkit listrik tenaga surya fotovoltaik dan ladang angin.

VI. Pertimbangan Utama dalam Pemilihan

Saat memilih peralatan sakelar tegangan rendah, pertimbangkan faktor-faktor berikut:

Kapasitas Beban Total & Perhitungan: Tentukan total beban listrik dan kebutuhan arus.

Masuk/Keluar Kabel: Masuk kabel atas atau bawah.

Jenis Perakitan: Pilih antara tetap atau dapat ditarik berdasarkan anggaran dan keandalan yang dibutuhkan.

Merek Komponen: Merek dan kualitas komponen inti (pemutus, kontaktor) sangat penting.

Peringkat Perlindungan Masuk (IP): Pilih kode IP yang sesuai berdasarkan lingkungan instalasi (misalnya, kelembapan, debu).

Perluasan di Masa Mendatang: Pertimbangkan kebutuhan penambahan sirkuit di masa mendatang.

Standar & Sertifikasi: Pastikan produk mematuhi standar nasional atau internasional (misalnya, IEC, UL, GB) dan memegang sertifikasi yang diperlukan (misalnya, CE, CCC).

VII. Prosedur Operasi Keselamatan

Keselamatan adalah yang terpenting! Pengoperasian dan pemeliharaan peralatan distribusi tegangan rendah hanya boleh dilakukan oleh teknisi listrik yang berkualifikasi dan bersertifikat.

Terapkan sistem Izin Bekerja secara ketat.

Sebelum bekerja, selalu periksa tidak adanya tegangan, lepaskan kapasitor, dan terapkan pentanahan dan hubungan arus pendek.

Tampilkan tanda peringatan yang jelas, seperti "JANGAN DINYALAKAN - ADA PRIA DI TEMPAT BEKERJA".

Gunakan peralatan berisolasi dan Alat Pelindung Diri (APD) yang tepat.

Jangan sekali-kali mengoperasikan pemisah/isolator saat berbeban.
