Studi Kasus Rencana Proyek: Solusi Switchgear Schneider Electric MVnex-12 AIS untuk Distribusi Daya Tegangan Menengah Industri

Latar Belakang Proyek

Fasilitas industri modern membutuhkan sistem yang aman, andal, dan fleksibel. sistem distribusi daya tegangan menengah untuk mendukung produksi berkelanjutan, perlindungan peralatan, dan perluasan kapasitas di masa depan. Untuk pabrik, gedung komersial, gardu induk, proyek infrastruktur, dan pembangkit energi terbarukan, peralatan sakelar tegangan menengah memainkan peran sentral dalam menerima, mendistribusikan, mengendalikan, dan melindungi energi listrik.

Dalam studi kasus rencana proyek ini, pelanggan berencana membangun ruang distribusi daya tegangan menengah baru untuk basis manufaktur industri. Sistem ini perlu menyediakan pasokan daya yang stabil untuk transformator, jalur produksi, beban motor, sistem HVAC, sistem penerangan, dan peralatan listrik bantu. Pada saat yang sama, pelanggan membutuhkan tata letak kabinet yang ringkas, perlindungan hubung singkat yang andal, perawatan yang mudah, dan kemampuan pemantauan yang cerdas.

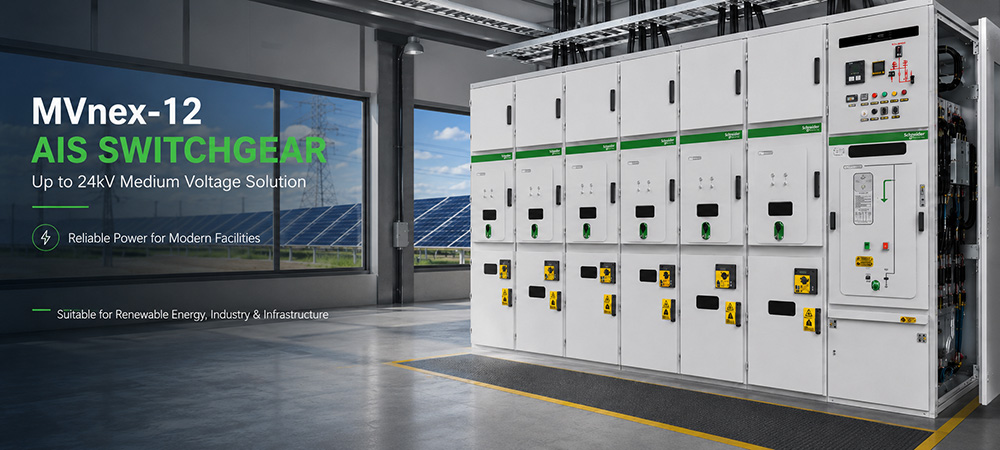

Untuk memenuhi persyaratan proyek ini, PRODUSEN PERANGKAT SAKLAR GAOBO mengusulkan MSAMV001 Schneider Electric MVnex-12 AIS Switchgear, Solusi panel distribusi tegangan menengah berinsulasi udara berkinerja tinggi yang dirancang untuk sistem hingga 24kV.

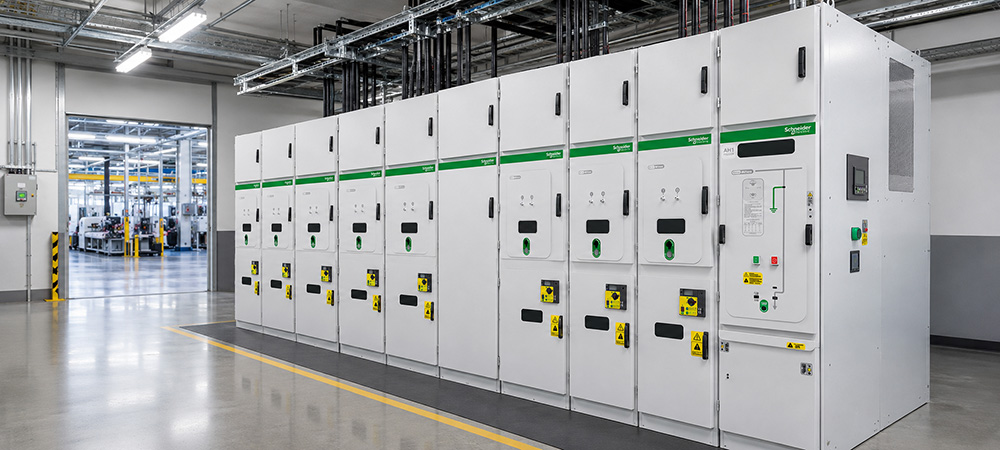

Itu Schneider MVnex-12 Ini adalah panel distribusi daya AIS (Automatic Information System) yang dapat dilepas, terpasang di tengah, dan berbalut logam untuk penggunaan dalam ruangan. Panel ini mengintegrasikan pemutus sirkuit vakum tertutup rapat HVX dari Schneider dan dirancang untuk aplikasi keselamatan, keandalan, efisiensi, pemantauan cerdas, dan distribusi daya tegangan menengah.

Persyaratan Proyek

Pelanggan membutuhkan sebuah peralatan sakelar tegangan menengah Sistem yang cocok untuk pengoperasian industri jangka panjang. Proyek ini membutuhkan kinerja listrik yang andal dan kemudahan perawatan yang praktis.

Persyaratan utama meliputi:

1. Sistem distribusi daya tegangan menengah untuk aplikasi 12kV / 24kV.
2. Struktur kabinet berlapis logam yang aman untuk penggunaan di dalam ruangan.
3. Performa pemutus sirkuit yang andal untuk perlindungan transformator dan saluran distribusi.
4. Struktur yang dapat dilepas untuk memudahkan inspeksi, perawatan, dan penggantian.
5. Susunan kabinet modular untuk unit input, output, bagian bus, pengukuran, dan proteksi.
6. Ketahanan terhadap korsleting dan arus puncak yang kuat.
7. Perlindungan terhadap debu dan benda asing di dalam ruang listrik.
8. Opsi pemantauan cerdas untuk pelacakan kondisi dan pemeliharaan prediktif.
9. Tata letak kabinet yang ringkas untuk menghemat ruang instalasi.
10. Sesuai dengan standar peralatan listrik internasional dan Tiongkok.

Solusi yang Diusulkan

GAOBO mengusulkan solusi yang disesuaikan. Peralatan Sakelar Schneider Electric MVnex-12 AIS Susunan peralatan didasarkan pada permintaan beban pelanggan, kapasitas transformator, jumlah saluran distribusi, persyaratan proteksi, ruang instalasi, dan rencana ekspansi di masa mendatang.

Sistem ini dirancang sebagai solusi distribusi tegangan menengah yang lengkap, termasuk:

• Kabinet panel distribusi listrik yang masuk
• Kabinet panel distribusi pengumpan keluar
• Kabinet pelindung transformator
• Kabinet bagian bus
• Kabinet meteran
• Kompartemen kontrol tegangan rendah
• Relai proteksi dan unit pemantauan
• Kompartemen koneksi kabel
• Truk pemutus sirkuit yang dapat dilepas
• Kompartemen busbar

Itu MVnex-12 sebagai peralatan sakelar berinsulasi udara tegangan menengah Digunakan untuk menerima, mendistribusikan, dan melindungi energi listrik di gardu induk, pabrik, gedung, dan proyek infrastruktur. Sistem ini juga mendukung skema pengkabelan utama yang fleksibel untuk berbagai kebutuhan proyek.

Konfigurasi Teknis

Untuk proyek ini, panel distribusi listrik dikonfigurasi sesuai dengan sistem daya lokasi dan persyaratan keselamatan pelanggan.

Konfigurasi teknis utama:

• Model produk: MSAMV001 / MVnex-12
• Tegangan nominal: 12kV, hingga 24kV
• Frekuensi terukur: 50Hz / 60Hz
• Arus nominal: 630A – 4000A
• Arus tahan singkat terukur: 25kA / 31,5kA / 40kA selama 4 detik
• Arus tahan puncak terukur: 63kA / 80kA / 100kA
• Tegangan tahan frekuensi daya: 42kV untuk 12kV, 65kV untuk 24kV
• Tegangan tahan impuls petir: 75kV untuk 12kV, 125kV untuk 24kV
• Tingkat perlindungan: penutup IP4X, kompartemen IP2X
• Pemutus sirkuit utama: Schneider HVX tipe vakum tertutup rapat
• Struktur: dalam ruangan, berlapis logam, pemasangan di tengah, dapat ditarik
• Kepatuhan: IEC 60298, IEC 60694, GB 3906-2020

Rencana Pelaksanaan Proyek

1. Survei Lokasi dan Analisis Beban

Tim teknis GAOBO pertama-tama meninjau gambar instalasi listrik pelanggan, kapasitas transformator, pasokan daya masuk, persyaratan sirkuit pengumpan, tingkat arus hubung singkat, metode pemasukan kabel, tata letak ruang listrik, dan persyaratan perluasan di masa mendatang.

Tahap ini membantu mengkonfirmasi jumlah kabinet, arus nominal, skema proteksi, logika kontrol, fungsi pengukuran, dan pengaturan switchgear akhir.

2. Desain Sistem Tegangan Menengah

Berdasarkan analisis beban, GAOBO menyiapkan desain distribusi daya tegangan menengah. Desain tersebut mencakup diagram garis tunggal, tata letak kabinet, skema rangkaian primer, pengkabelan kontrol sekunder, konfigurasi relai proteksi, sistem pengukuran, dan antarmuka komunikasi.

Struktur modular dari Peralatan sakelar MVnex-12 Hal ini memungkinkan sistem untuk diatur secara fleksibel sesuai dengan fungsi pemasukan, pengeluaran, bagian bus, pengukuran, dan proteksi transformator.

3. Pemilihan Pemutus Sirkuit dan Proteksi

Pemutus sirkuit vakum tertutup rapat Schneider HVX dipilih sebagai komponen pemutus dan proteksi utama. Jenis pemutus sirkuit ini mendukung kapasitas pemutusan yang tinggi, masa pakai yang lama, dan persyaratan perawatan yang rendah, membantu pelanggan meningkatkan keandalan sistem dan mengurangi risiko operasional.

Perangkat sakelar ini juga dirancang dengan sistem penguncian lima pencegahan untuk mengurangi risiko kesalahan pengoperasian selama pengoperasian, pemeliharaan, dan inspeksi. Halaman produk menyoroti sistem penguncian lima pencegahan, perlindungan IP4X / IP2X, dan kesiapan pemantauan cerdas sebagai fitur keselamatan dan pengoperasian utama.

4. Manufaktur dan Perakitan Pabrik

Setelah konfirmasi teknis, GAOBO mengatur pembuatan di pabrik.dan perakitan. Struktur kabinet diproduksi dengan pelat baja galvanis berkekuatan tinggi dan lapisan bubuk epoksi. Kabinet dibagi menjadi kompartemen busbar, pemutus sirkuit, kabel, dan tegangan rendah untuk meningkatkan keselamatan dan manajemen operasional.

Selama perakitan di pabrik, tim menyelesaikan pemasangan busbar, perakitan truk pemutus sirkuit, pengkabelan sekunder, pemasangan relai proteksi, perakitan interlock mekanis, persiapan kompartemen kabel, dan inspeksi internal.

5. Inspeksi dan Pengujian Mutu

Sebelum pengiriman, switchgear MVnex-12 menjalani inspeksi kualitas dan pengujian fungsional. Inspeksi tersebut meliputi tampilan kabinet, pengoperasian mekanis, pergerakan troli yang dapat ditarik, fungsi interlock, akurasi pengkabelan, kontinuitas pentanahan, kinerja isolasi, pengoperasian sirkuit kontrol, dan fungsi relai proteksi.

Hal ini membantu mengurangi risiko instalasi dan meningkatkan efisiensi pengoperasian di lokasi proyek.

6. Pengiriman, Pemasangan, dan Pengoperasian

Setelah melewati inspeksi, kabinet panel distribusi dikemas dan dikirim ke lokasi pelanggan. Selama instalasi, pelanggan menyelesaikan penempatan kabinet, pemasangan pondasi, penyambungan kabel, penyambungan pentanahan, dan pengoperasian di lokasi.

GAOBO memberikan dukungan teknis untuk panduan instalasi, koordinasi pengaturan proteksi, dan persiapan pengoperasian awal sistem.

Manfaat Proyek

Itu Peralatan Sakelar Schneider Electric MVnex-12 AIS Solusi tersebut membantu pelanggan membangun sistem distribusi tegangan menengah yang aman, andal, dan dapat diperluas.

Manfaat utama yang termasuk di dalamnya adalah:

• Distribusi daya tegangan menengah yang andal untuk operasi industri.
• Fleksibilitas aplikasi 12kV / 24kV
• Struktur kompartemen berlapis logam untuk meningkatkan keselamatan.
• Desain pemutus sirkuit yang dapat dilepas untuk perawatan yang mudah.
• Pemutus sirkuit vakum Schneider HVX untuk kinerja pemutusan yang kuat.
• Penguncian lima langkah pencegahan untuk mengurangi risiko kesalahan pengoperasian.
• Perlindungan penutup IP4X dan kompartemen IP2X
• Opsi pemantauan cerdas untuk pemeliharaan prediktif
• Struktur modular yang ringkas untuk menghemat ruang instalasi listrik.
• Cocok untuk pabrik, gardu induk, gedung komersial, pembangkit energi terbarukan, bandara, kereta api, pelabuhan, dan pusat data.

Studi kasus rencana proyek ini menunjukkan bagaimana PRODUSEN PERANGKAT SAKLAR GAOBO dapat menyediakan solusi Switchgear MSAMV001 Schneider Electric MVnex-12 AIS yang disesuaikan untuk proyek distribusi daya tegangan menengah.

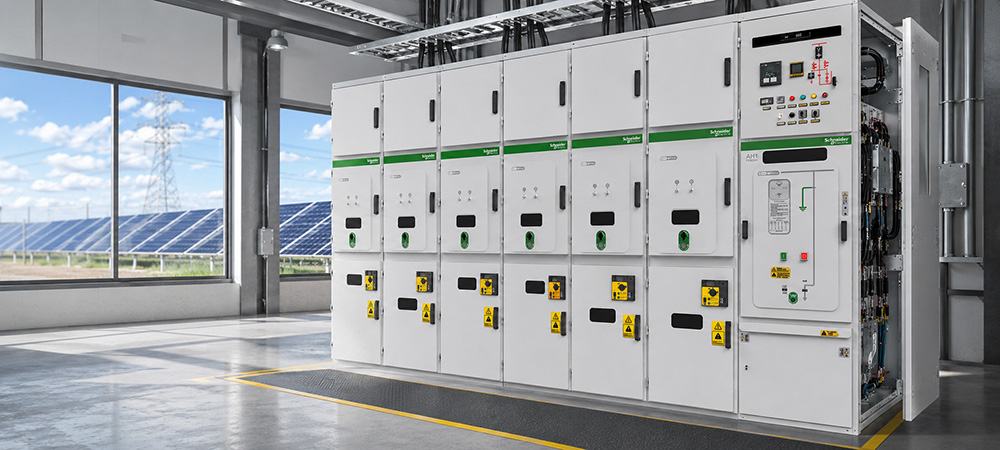

Dengan desain berinsulasi udara, di dalam ruangan struktur yang dapat ditarik berlapis logam, Pemutus sirkuit vakum tertutup rapat Schneider HVX, Dengan kemampuan pemantauan cerdas dan kepatuhan terhadap standar IEC dan GB, switchgear MVnex-12 cocok untuk aplikasi industri, komersial, utilitas, infrastruktur, dan energi terbarukan.

Untuk pelanggan yang mencari keandalan Switchgear MVnex-12 AIS, switchgear tegangan menengah 24kVBaik itu solusi kabinet switchgear yang dapat dilepas dan disesuaikan, GAOBO dapat mendukung proyek mulai dari desain teknis dan manufaktur hingga pengujian, pengiriman, panduan instalasi, dan layanan jangka panjang.
