Switchgear Masuk vs Keluar: Fungsi dan Perbedaan Dijelaskan

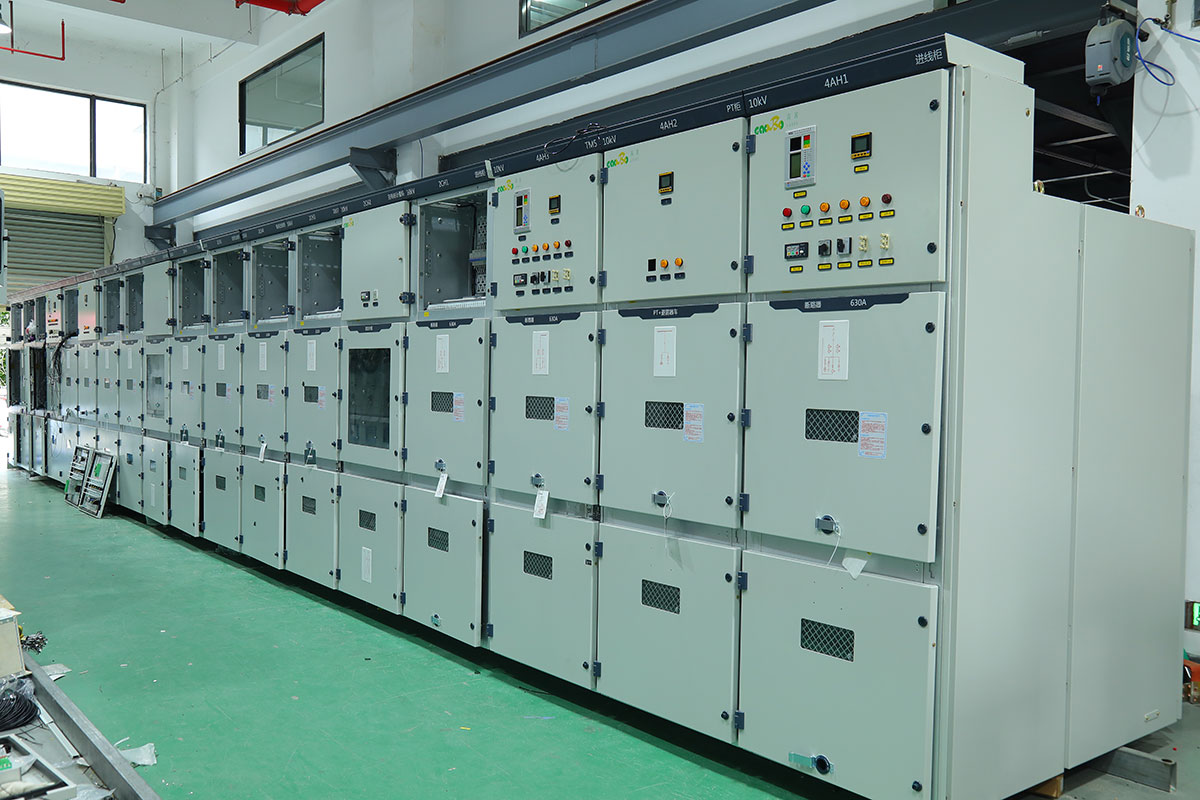

Apa itu Switchgear Masuk?

Switchgear yang masuk adalah Kabinet panel distribusi tegangan tinggi atau rendah yang menerima daya dari sumber eksternal. Umumnya, ia menerima daya 10kV dari jaringan listrik. Daya 10kV ini kemudian dialirkan melalui switchgear ke busbar 10kV. Switchgear yang digunakan untuk menerima dan mendistribusikan daya ini disebut Switchgear Masuk.

Secara spesifik, switchgear masuk adalah switchgear utama yang menerima daya dari sisi tegangan rendah transformator (pasokan daya tegangan rendah) ke dalam sistem distribusi. Di gardu induk dengan tingkat tegangan 35-110kV dan di atasnya, switchgear masuk adalah kabinet switchgear tegangan rendah (10kV) transformator. Artinya, kabinet pertama yang terhubung dari keluaran sisi tegangan rendah transformator ke ujung awal busbar 10kV disebut switchgear masuk, juga dikenal sebagai switchgear masuk tegangan rendah transformator.

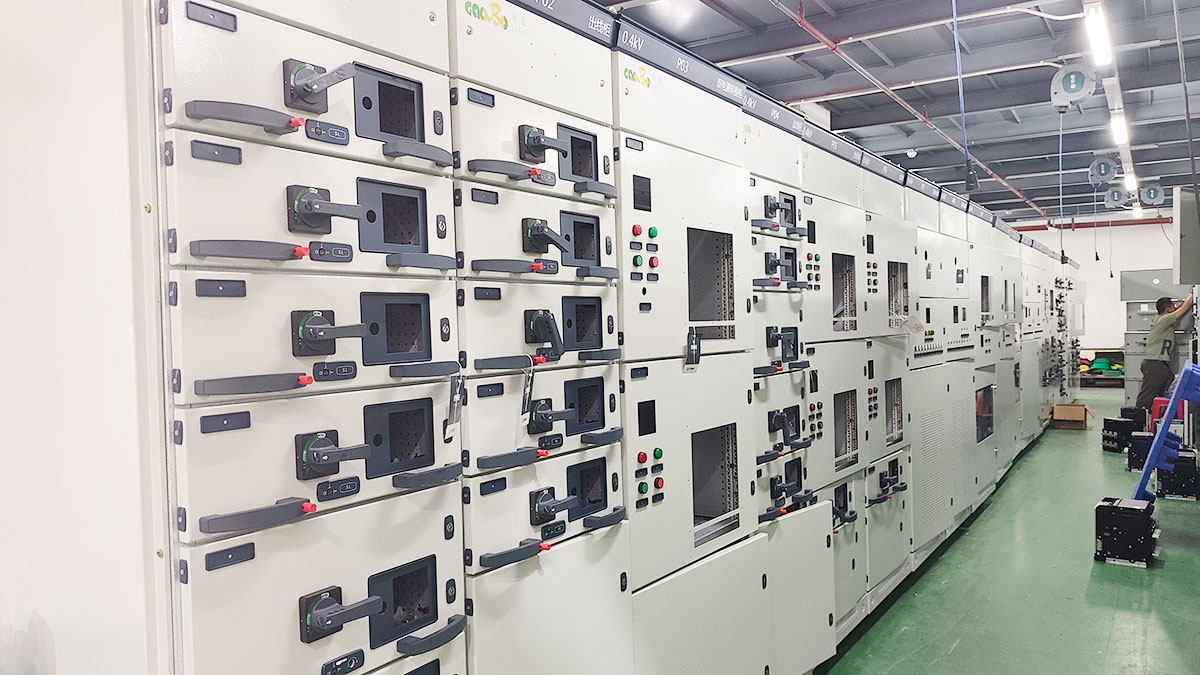

Apa itu kabinet switchgear keluar?

Kabinet switchgear keluar adalah kabinet switchgear yang mendistribusikan energi listrik dari busbar. Sebagai contoh, kabinet switchgear yang mentransmisikan daya dari busbar 10kV ke transformator daya adalah salah satu kabinet switchgear keluar 10kV. Kabinet switchgear keluar dipasang di sisi tegangan rendah transformator untuk mentransmisikan energi listrik ke busbar tegangan rendah. Beberapa kabinet switchgear tegangan rendah kemudian dipasang di sisi tegangan rendah untuk mendistribusikan daya ke berbagai beban. Semua kabinet switchgear tegangan rendah ini adalah kabinet switchgear keluar. Jika sistem tegangan rendah dimasukkan dari sumber terdekat, kabinet switchgear tegangan rendah tempat saluran masuk terhubung juga merupakan kabinet switchgear masuk, hanya saja pada tegangan yang lebih rendah. Kabinet switchgear yang mengambil daya dari busbar tegangan rendah juga merupakan kabinet switchgear keluar.

Fungsi dari Peralatan Sakelar Masuk

Perangkat sakelar masuk adalah Kabinet sakelar utama di sisi beban. Kabinet ini membawa total arus seluruh busbar, dan kepentingannya terlihat jelas karena menghubungkan transformator utama ke keluaran beban tegangan rendah.

Dalam hal proteksi relai, ketika terjadi gangguan pada busbar tegangan rendah atau pemutus sirkuit transformator utama, proteksi arus lebih pada sisi tegangan rendah transformator akan memutus sakelar panel pengumpan masuk untuk menghilangkan gangguan. Gangguan pada busbar tegangan rendah juga bergantung pada proteksi cadangan pada sisi tegangan rendah transformator utama untuk memutus sakelar masuk. Proteksi diferensial transformator juga memutus pemutus sirkuit pada sisi tegangan rendah transformator, yaitu sakelar masuk.

Fungsi dariKabinet Switchgear Keluar

Listrik disuplai dari busbar 10kV ke transformator daya melalui kabinet switchgear; kabinet switchgear ini merupakan salah satu kabinet switchgear keluar 10kV.

Kabinet switchgear keluar dipasang di sisi tegangan rendah transformator untuk memasok energi listrik ke busbar tegangan rendah. Beberapa panel switchgear tegangan rendah kemudian dipasang di sisi tegangan rendah untuk mendistribusikan daya ke berbagai beban. Semua kabinet switchgear tegangan rendah ini adalah kabinet keluar.

Kedua jenis kabinet switchgear di atas dibedakan berdasarkan fungsinya. Keduanya digunakan baik dalam sistem tegangan rendah maupun tegangan tinggi, dan jenis switchgear yang sama (seperti GGD tegangan rendah dan KY28 tegangan tinggi) dapat digunakan sebagai kabinet switchgear input maupun kabinet switchgear output.

Informasi Lebih Lanjut

Metode pemasangan kabel masuk dan keluar spesifik: dari atas masuk/dari bawah keluar, dari bawah masuk/dari atas keluar, dari samping masuk/dari atas keluar, dari samping masuk/dari bawah keluar, dll.

1. Jika menggunakan jembatan busbar untuk daya masuk, pemasangan dari atas wajib dilakukan; jika menggunakan kabel, pemasangan dari bawah lebih disarankan.

2. Metode penyambungan utama antara transformator dan kabinet input tegangan rendah meliputi: pemasukan samping busbar tembaga, pemasukan atas jembatan busbar, dan pemasukan kabel bawah kabinet.

3. Kabel umumnya dipasang dari bawah masuk dan keluar, sedangkan busbar lebih sering dipasang dari atas masuk dan keluar. Metode spesifiknya bergantung pada pertimbangan perancang, termasuk pemilihan peralatan, metode pengkabelan, kondisi teknik sipil, jumlah investasi, dan preferensi pemilik.
