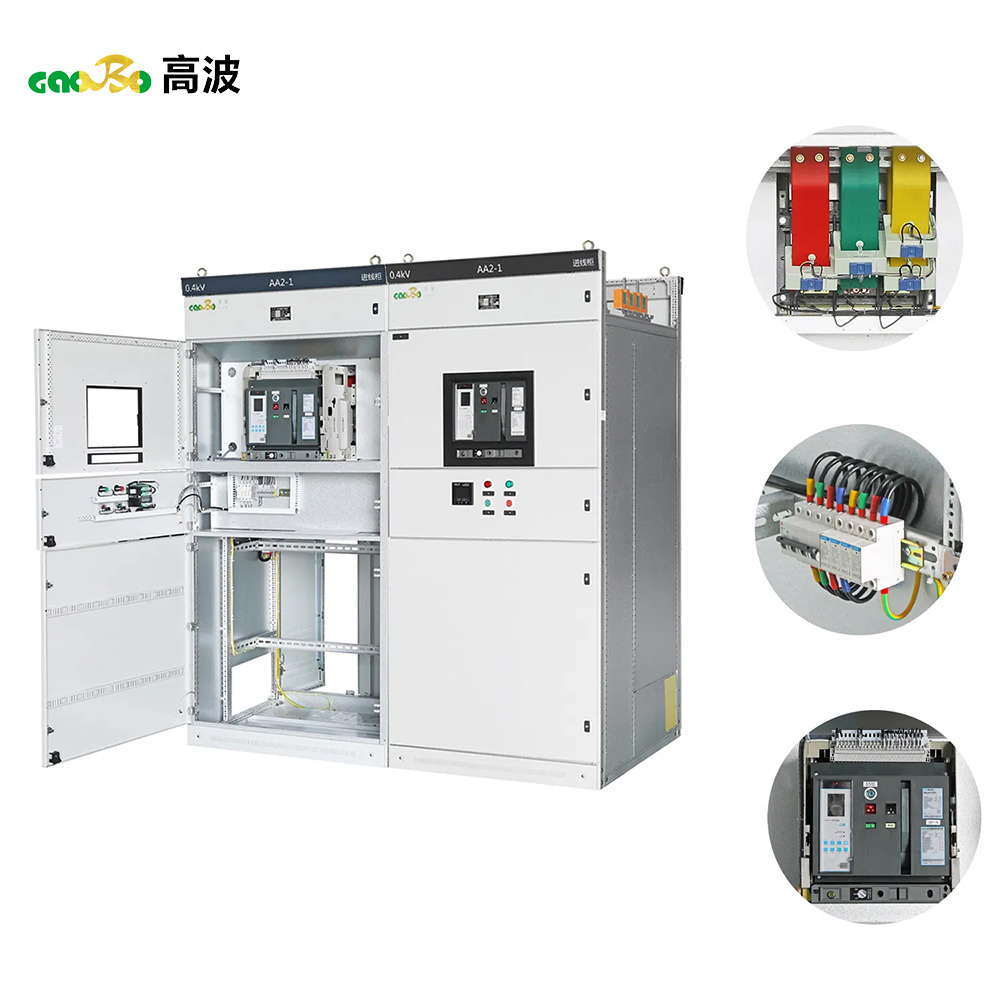

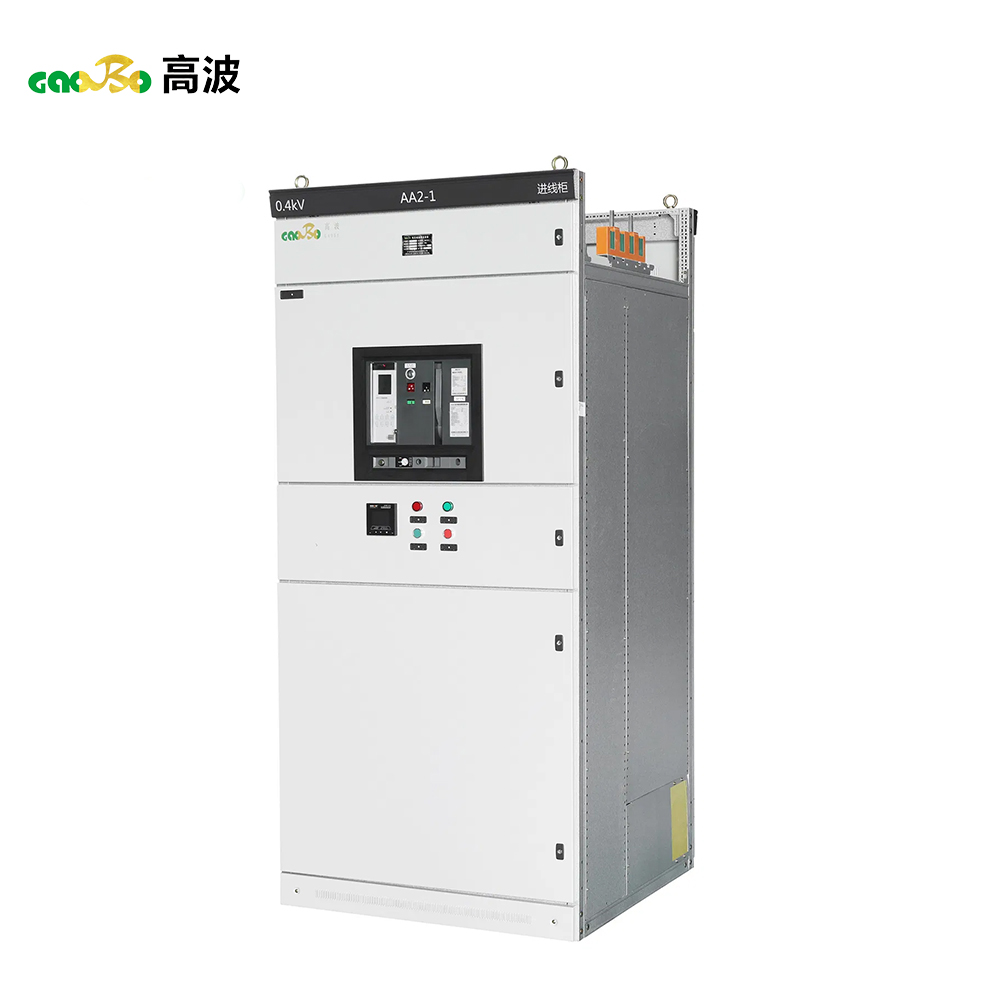

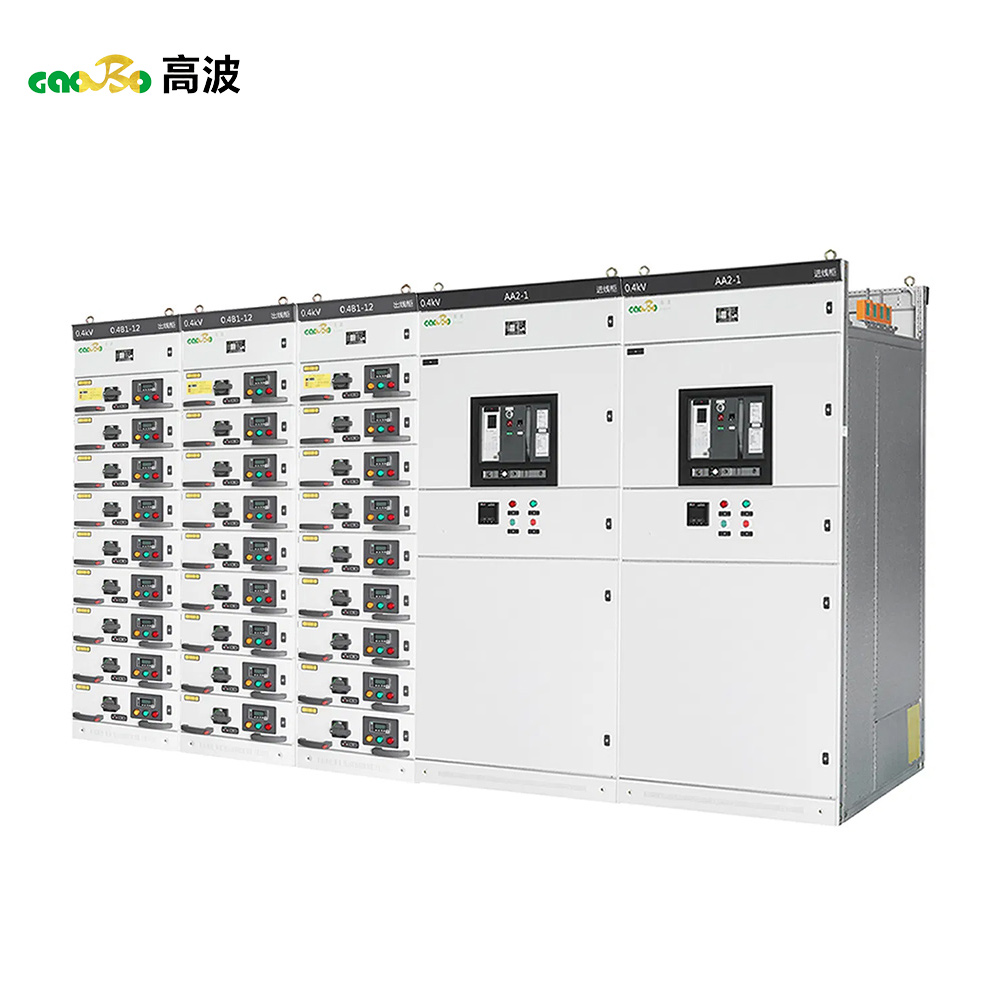

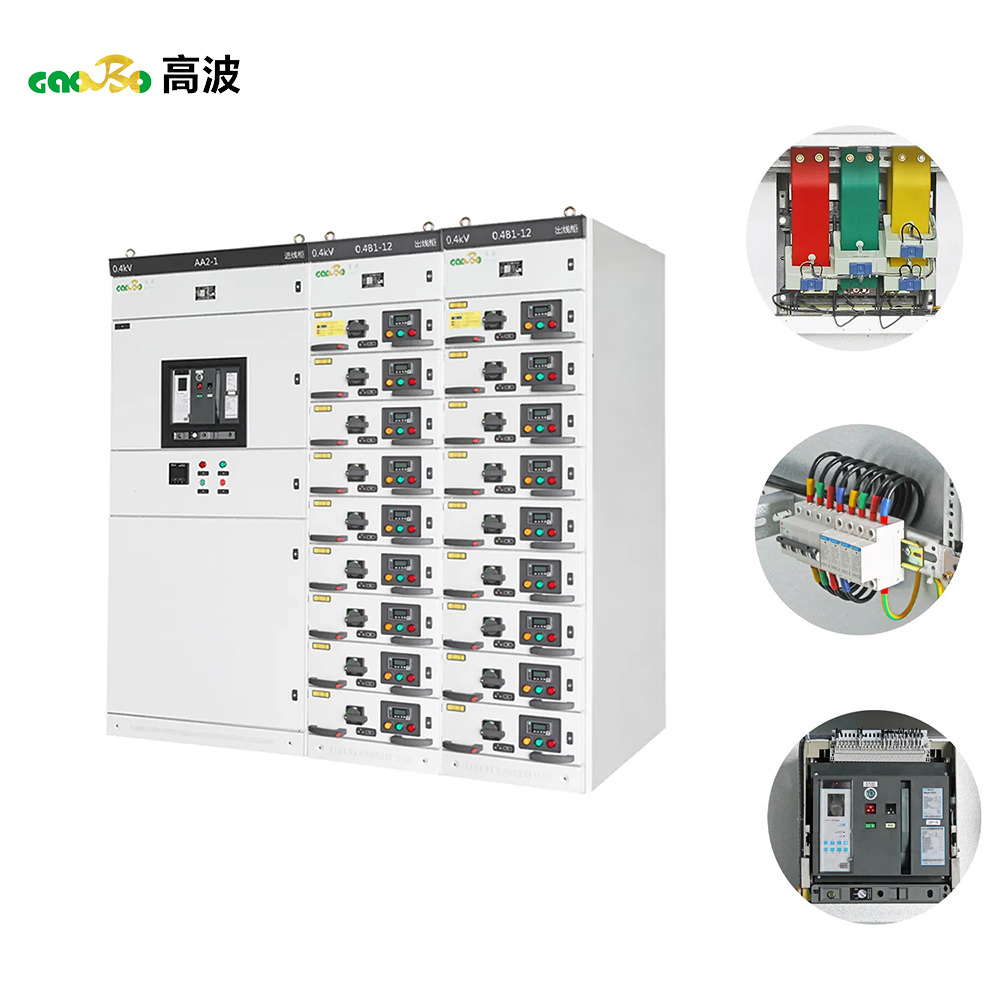

Kabinet Switchgear Tegangan Rendah GCK Penjualan Laris untuk Infrastruktur dan Transportasi Kereta Api

Kabinet Switchgear Tegangan Rendah GCK Penjualan Laris untuk Infrastruktur dan Transportasi Kereta Api

Deskripsi Produksi:

Cangkangnya:

Kabinet ini terbuat dari lembaran aluminium-seng setebal 2 mm. Menggunakan modul 25 mm sebagai unit dasar terkecil, berbagai rangka dan unit fungsional dirakit menggunakan sekrup self-tapping grade 8.8. Rangka dan cangkang luarnya memiliki kekuatan dan kekakuan yang memadai untuk menahan tekanan mekanis, listrik, dan termal tertentu. Material ini juga harus mampu menahan kelembapan yang terjadi selama penggunaan normal.

Sistem busbar:

Busbar utama dapat berupa sistem tiga fase, empat kawat, atau lima kawat, yang terpasang pada rangka dengan penyangga berinsulasi. Sistem busbar utama dapat dipasang di bagian belakang atau atas kabinet. Sistem dengan arus pengenal 6300A ke atas menggunakan struktur busbar ganda. Arus pengenal busbar vertikal kabinet kontrol dapat mencapai 2500A, dan dapat dikonfigurasi dengan sistem 3 kutub dan 4 kutub. Baffle pengaman internal memisahkan kompartemen busbar dari kompartemen peralatan untuk mencegah operator menyentuh bagian aktif yang berbahaya. Kompartemen tertinggi dapat mencapai 4b. Sirkuit proteksi terdiri dari konduktor proteksi dan struktur konduktif terpisah, dengan jalur PE konduktor proteksi yang membentang di sepanjangnya. Tidak ada busbar pentanahan cabang vertikal, tetapi ada titik pentanahan utama dan tanda pentanahan. Konduktor proteksi terhubung ke rumah komponen listrik, bagian logam, dan badan kabinet di dalam kabinet secara keseluruhan, dan ditanahkan dengan andal.

Pusat Daya:

Pusat daya dibagi menjadi tiga area fungsional: kompartemen busbar, kompartemen peralatan, dan kompartemen kabel. Kompartemen busbar, yang terletak di bagian belakang atau atas switchgear, digunakan untuk memasang sistem busbar horizontal dan vertikal. Partisi pengaman internal memisahkan kompartemen busbar dari kompartemen peralatan; sebagai alternatif, partisi terpisah dapat digunakan untuk mengisolasi kompartemen peralatan dan kompartemen kabel. Dua sistem busbar utama dapat dipasang di kompartemen busbar, tergantung pada kebutuhan aplikasi. Kompartemen peralatan menampung pemutus sirkuit dengan spesifikasi berbeda, dalam konfigurasi 3 kutub atau 4 kutub. Maksimal tiga pemutus sirkuit udara dapat dipasang.
